Ako profesionálny výrobca by vám spoločnosť SGOB chcela poskytnúť vysoko kvalitný transformátor suchého typu s dĺžkou suchého typu 50 kVA, ktorý je trojfázovým zariadením na konverziu energie bez kvapalného izolácie. Navrhnuté pre vnútorné a environmentálne citlivé oblasti patrí do kategórie prenosu a distribúcie základných zariadení bez údržby.

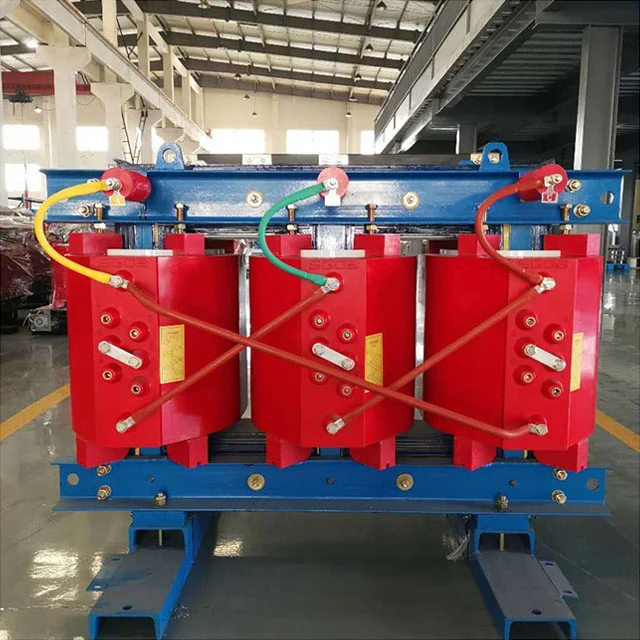

Vysoko kvalitný transformátor suchého typu 200 kVA s tromi fázami 50 Hz vyrába profesionálny výrobca spoločnosti China Professional SGOB, ktorý realizuje konverziu napätia striedavého napätia prostredníctvom zásady elektromagnetickej indukcie, menovité kapacity sa prispôsobujú požiadavkám stredného rozdelenia energie, jadrom a vinutím sú zapuzdrené tuhým izolačným materiálom.
Vinutý systém prijíma izoláciu epoxidovej živice zosilneného v oblasti medi a skleneného vlákna, ktorý sa vytvára do tela bez medzery pomocou vákuového tlakového tlaku.
Jadro 200 kVA Trojfázový transformátor suchého typu 50 Hz prijíma kremíkovú oceľovú vrstvu orientovanú na zrno s plnou šikmou švovou lamináciou a povrch je potiahnutý vrstvou izolačnej farby odolnej voči vlhkosti. Kanál na rozptyl tepla je navrhnutý s trojrozmerným priechodom voštinového vzduchu a rozptyl tepla sa aktívne realizuje pomocou ventilátora riadeného počiatočným zastavením teploty.
Medená lišta odolná voči korózii na pripojenie terminálov, podporuje obojsmerný prístup k káblom. Shell prijíma technológiu sprejovej oceľovej dosky valcovaného valcovaného oceľového dosky a inštalačné rozhranie tlmiča nárazom je rezervované na spodnej časti.
Počas prevádzky sa ventilačný kanál udržiava bez prachu a akumulácia prachu vo ventilačnom kanáliku sa musí pravidelne čistiť pomocou zariadenia na zber prachu záporného tlaku. Skontrolujte upevnenie spojovacích terminálov raz za šesť mesiacov a znova ich zavrčujte s krútiacim momentom. Test izolačného odporu by sa mal vykonávať, keď je vlhkosť nižšia ako limitná hodnota. Pred meraním odpojte všetky externé pripojenia. Po náhlom zlyhaní energie sa zariadenie nechá stáť, kým pred reštartovaním nie je teplota v súlade s teplotou okolia. Chemické rozpúšťadlá sú zakázané na čistenie povrchu škrupiny. Na jeho utieranie sa môžu použiť iba neutrálne detergenty.
Transformátor suchého typu s tromi fázami 50 kVA sa používa v komerčnej komplexnej distribučnej miestnosti, systém núdzového napájania výškovej budovy, záložný obvod nemocnice pre operáciu, obvod na záložné miestnosti v dátovom centre, bezprostredné prepojenie napájania, presný výrobný dielňový workshop Workshop Conversion Conversion Uzly, distribučnú stanicu powerového žeriavu a ďalšie riadiace stanice metra a ďalšie vnútorné napájacie zariadenia, ktoré si vyžadujú ochranu proti požiaru a výbuchu.
V porovnaní s konvenčnými transformátormi suchého typu, proces vákuového odlievania 200 kVA trojfázového transformátora suchého typu 50 Hz eliminuje vzduchovú medzeru vo vnútri vinutia a čiastočný výtok je výrazne nižší ako v prípade nespálených štruktúr. Koeficient tepelnej expanzie epoxidovej živice a vodiča meďnatého sa zhoduje, aby sa zabránilo prasknutiu izolačnej vrstvy spôsobenej tepelnou cyklovaním. Účinnosť výmeny tepla trojrozmernej štruktúry rozptylu tepla prevyšuje účinnosť tradičných planárnych plutiev a zvýšenie teploty sa pri rovnakom zaťažení zníži. Hlavná technológia všetkých naklonených kĺbov znižuje stratu magnetických obvodov a prúd bez zaťaženia je lepší ako všeobecná úroveň odvetvia. Rust preventívny povlak ochranného puzdra prechádza zrýchleným testom soľného spreja a vo vlhkom prostredí neexistuje riziko korózie kovových častí.
| Model | Žiadna strata zaťaženia (W) |
Strata zaťaženia (120%) |
Nákazlivosť (%) |
Noload prúd (%) |
Hladina hluku (LPA) db |
Váha (Kg) |
| SC (B) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (B) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (B) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (B) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (B) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (B) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (B) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (B) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (B) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (B) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (B) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (B) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (B) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (B) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (B) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (B) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| Model | Rozmer (mm) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (z) (b) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (z) (b) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (z) (b) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (z) (b) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (z) (b) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (z) (b) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (z) (b) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (z) (b) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (z) (b) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (z) (b) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (z) (b) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (z) (b) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC (z) (b) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (z) (b) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (z) (b) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (z) (b) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (z) (b) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (z) (b) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (z) (b) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (z) (b) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| Model | Kapacita (KVA) | Dĺžka (Mm) |
Šírka (mm) | Výška (Mm) |
Pozdĺžny (mm) | Horizontálne (mm) | Váha (kg) |
| SC (z) (b) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (z) (b) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (z) (b) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (z) (b) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (z) (b) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (z) (b) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (z) (b) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (z) (b) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (z) (b) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (z) (b) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (z) (b) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (z) (b) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC (z) (b) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (z) (b) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (z) (b) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (z) (b) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (z) (b) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (z) (b) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (z) (b) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (z) (b) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
Vyžaduje trojrozmerná chladiacu štruktúru ďalšiu údržbu?
Modul ventilátora prijíma dizajn tuleňov ložiska a môže sa vymeniť ako celok po tom, ako čas akumulovanej prevádzky dosiahne prah, bez mazania a údržby.
Ako zabrániť koncovej korózii v pobrežných oblastiach s vysokou soľnou hmlou?
Kontaktné pokovovanie s 200 kVA Trojfázový transformátor suchého typu 50 Hz je viacvrstvový kompozitný proces zliatiny niklu-Zinc s voliteľnými ochrannými rukávmi, ktoré je možné nainštalovať na izoláciu kontaktu so soľným sprejom.
