Suchý transformátor 160kva

Suchý transformátor SGOB 160kva je prémiové elektrické zariadenie navrhnuté pre širokú škálu priemyselných, komerčných a inštitucionálnych aplikácií vyžadujúcich spoľahlivé a efektívne napájanie. S menovitým výkonom 160 kilovoltampérov (kva) predstavuje tento transformátor vrchol elektrotechniky a poskytuje výnimočný výkon a spoľahlivosť aj v tých najnáročnejších prostrediach.

Hlavné vlastnosti a výhody:

Dizajn suchého typu:

The SGOB 160kva Dry Transformer employs a cast resin or vacuum-pressure impregnated (VPI) insulation system, eliminating the risk of oil leaks and fires associated with traditional oil-filled transformers. This dry-type design enhances safety, reduces maintenance requirements, and allows for easier installation in confined spaces.

Vysoká účinnosť:

Transformátor, navrhnutý s použitím pokročilých materiálov a konštrukčných techník, dosahuje vysokú úroveň účinnosti, minimalizuje straty energie a znižuje prevádzkové náklady. To prispieva k celkovej úspore nákladov a environmentálnej udržateľnosti.

Trvanlivosť a spoľahlivosť:

Suchý transformátor SGOB 160kva, skonštruovaný tak, aby odolal extrémnym teplotám, vibráciám a iným drsným podmienkam prostredia, zaisťuje dlhodobý výkon a spoľahlivosť. Jeho robustná konštrukcia a vysokokvalitné komponenty zaručujú, že zvládne premenlivé zaťaženie a prispôsobí sa špičkovým požiadavkám na výkon.

Možnosti prispôsobenia:

Transformátor ponúka celý rad možností prispôsobenia, vrátane rôznych úrovní napätia, vstupných a výstupných pripojení a montážnych konfigurácií. To umožňuje koncovým používateľom prispôsobiť transformátor ich špecifickým požiadavkám, čím sa zvýši jeho všestrannosť a užitočnosť.

Súlad a bezpečnosť:

Suchý transformátor SGOB 160kva vyhovuje medzinárodným normám a predpisom, čo zaručuje jeho bezpečnosť a spoľahlivosť. Výrobcovia vykonávajú prísne testovacie a certifikačné procesy, aby overili súlad transformátora s priemyselnými normami, vrátane tých, ktoré sa týkajú elektromagnetickej kompatibility (EMC), odolnosti voči skratu a tepelného výkonu.

Aplikácie:

Priemysel: Transformátor je vhodný na použitie vo výrobných závodoch, banských prevádzkach a iných náročných priemyselných prostrediach a poskytuje stabilné napájanie strojov, zariadení a riadiacich systémov.

Komerčné: Ideálny pre kancelárske budovy, maloobchodné predajne, zdravotnícke zariadenia a iné komerčné zariadenia, transformátor podporuje prevádzkové potreby rôznych zariadení a systémov, čím zabezpečuje produktivitu a spokojnosť zákazníkov.

Inštitucionálne: Ideálny pre vzdelávacie inštitúcie, vládne budovy a iné verejné zariadenia, transformátor poskytuje spoľahlivý zdroj energie pre základné služby a infraštruktúru.

Priemyselné trendy a inovácie:

Odvetvie suchých transformátorov SGOB 160kva sa neustále vyvíja, poháňané pokrokmi v technológii a materiálovej vede. Výrobcovia investujú do výskumu a vývoja, aby zvýšili účinnosť, odolnosť a bezpečnostné prvky transformátora. To zahŕňa použitie pokročilých materiálov, ako sú amorfné kovové jadrá a ekologické izolačné systémy, na zlepšenie tepelného a elektrického výkonu transformátora.

Okrem toho sa toto odvetvie zameriava na integráciu inteligentných sietí a technológie internetu vecí (IoT), ktoré umožňujú vzdialené monitorovanie, diagnostiku a prediktívnu údržbu. Tieto inovácie zvyšujú prevádzkovú účinnosť transformátora, znižujú prestoje a predlžujú jeho životnosť.

VLASTNOSTI PRODUKTU

Suchý transformátor 160kva odliaty z epoxidovej živice vyrobený spoločnosťou Shanghai Industrial Transformer Co., Ltd. je vyvinutý a navrhnutý v spolupráci s Shenyang Transformer Research Institute zavedením pokročilej zahraničnej technológie. Index spoľahlivosti produktov dosiahol medzinárodnú pokročilú úroveň.

Suchý transformátor SGOB 160kva je bezpečný, spomaľuje horenie a je ohňovzdorný, neznečisťuje ho a môže byť inštalovaný priamo v ťažisku. Je bezúdržbový, ľahko sa inštaluje, má nízke komplexné prevádzkové náklady, nízke straty, dobrý výkon odolný voči vlhkosti, môže normálne fungovať pri 100% vlhkosti a môže byť uvedený do prevádzky bez predsušenia po vypnutí. Má nízky čiastočný výboj, nízky hluk, silnú funkciu odvodu tepla a môže pracovať pri 150% menovitom zaťažení v podmienkach núteného chladenia vzduchom.

Suché transformátory SGOB 160kva sú teraz široko používané vo výškových budovách, obchodných centrách, letiskách, staniciach, dokoch, metroch, továrňach, podzemných distribučných staniciach, plošinách na ťažbu ropy na mori, elektrárňach a iných miestach s drsným prostredím a podmienkami používania.

Hlavné materiály a vlastnosti

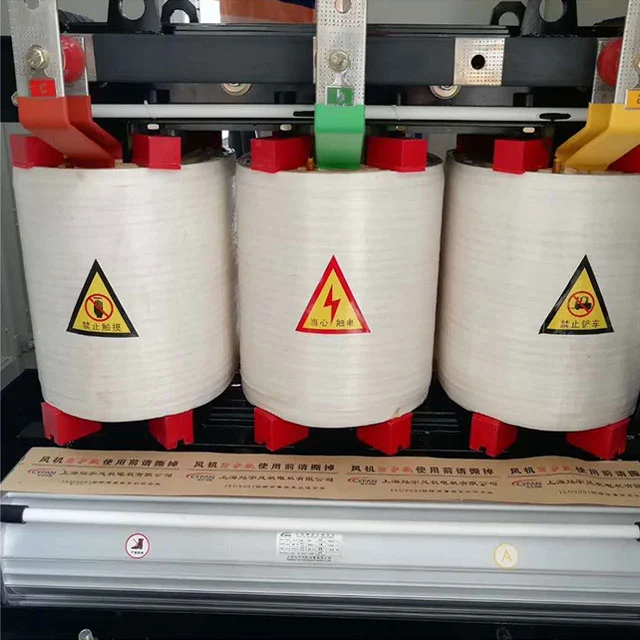

Cievka používa izolovaný medený drôt triedy F ako vodič a kompozitný materiál zo sklenených vlákien a epoxidovej živice ako izoláciu. Jeho koeficient rozťažnosti je blízky koeficientu medeného vodiča a má dobrú odolnosť proti nárazu, odolnosť voči zmenám teploty a odolnosť proti praskaniu. Všetky zložky skleneného vlákna a epoxidovej živice sú samozhášavé a nebudú ďalej horieť. Súčasne je vysokonapäťová cievka zaliata epoxidovou živicou pri vákuovom stave 1 mbar a vo vnútri cievky nie sú žiadne bubliny, čo zaisťuje, že čiastočný výboj cievky je malý. Súčasne sa účinne znižuje strata transformátora.

Železné jadro transformátora je vyrobené zo série 30EH120 vysoko priepustných za studena valcovaných silikónových oceľových plechov s usporiadanou orientáciou zrna dovezených z Nippon Steel, Japonsko, s 45° úkosovými spojmi a štvorúrovňovým postupným stohovaním. Povrch železného jadra je utesnený izolačnou živicovou farbou, aby sa zabránilo vlhkosti a hrdzi, a dve svorky a upevňovacie prvky majú antikorózne ochranné vrstvy. Celé železné jadro využíva nezložené železné strmene a oceľovú ťažnú dosku, ktorá účinne znižuje straty naprázdno, prúd bez zaťaženia a hluk železného jadra.

Pre nízkonapäťové a vysokoprúdové cievky je skratové napätie veľké, keď dôjde ku skratu, a počet nízkonapäťových závitov je malý. Čím väčší je prúd nízkeho napätia, tým výraznejší bude problém nestabilných ampérzávitov pri použití typu vinutia drôtu. Je potrebné zvážiť aj problém rozptylu tepla. V súčasnosti môže vyššie uvedené problémy lepšie vyriešiť použitie fóliového vinutia pre nízke napätie. Po prvé, fóliové výrobky nemajú axiálne závity a axiálne uhly špirály vinutia. Ampérové ​​závity vysokonapäťových a nízkonapäťových vinutí sú vyvážené a axiálne napätie transformátora je malé, keď dôjde ku skratu. Po druhé, vďaka svojej tenkej izolácii je možné v procese ľubovoľne nastaviť viacvrstvové vzduchové kanály a problém rozptylu tepla je tiež lepšie vyriešený. Vnútorné zváranie cievky využíva xenónové ochranné zváranie na plne automatickom stroji na navíjanie fólie, ktorý má vysokú presnosť, nízky odpor zvárania a žiadny vonkajší proces zvárania. Medzi vrstvami vinutia sa používa izolácia DMD a po navinutí sú konce utesnené a vytvrdené živicou.

Je použitý krížový horný chladiaci ventilátor, ktorý má vlastnosti nízkej hlučnosti, vysokého tlaku vetra, krásneho vzhľadu atď., A zvyšuje kapacitu preťaženia transformátora. Regulácia teploty využíva inteligentný regulátor teploty na zlepšenie bezpečnosti a spoľahlivosti prevádzky transformátora.

POPIS PRODUKTU

Transformátor suchého typu izolovaný epoxidovou živicou je veľmi bezpečný produkt. Môže byť inštalovaný priamo v ťažisku. Funguje dobre v prostredí so 100% vlhkosťou bez predsušenia. Je široko používaný v oblasti stavieb, obchodného centra, letiska, stanice, prístavu, metra, továrne, podzemnej rozvodnej stanice, plošiny na ťažbu ropy na mori, elektrárne atď.

VLASTNOSTI PRODUKTU

● Ohňovzdorné

● Odolnosť voči vlhkosti

● Jednoduchá údržba a inštalácia

● Dobrý chod v drsných podmienkach prostredia

● Neznečisťujúci produkt

● Nízka strata počas komplexnej prevádzky

PARAMETRE

PROFIL SPOLOČNOSTI

Shanghai Industry Transformers Co., Ltd (SGOB) je dodávateľom kompletného sortimentu elektrických distribučných zariadení. Medzi naše produkty patria:

● Olejové transformátory

● 35KV transformátory ponorené do oleja

● Silové transformátory suchého typu s izoláciou z expoxidovej živice

● Amorphous alloy distribution transformers

● Fotovoltaické transformátory

● Transformátory veternej energie

● Box-style substation transformers

Naša spoločnosť bola založená v roku 2007 a dnes má dielňu s rozlohou 40 000 m2 a viac ako 200 zamestnancov. Naše produkty sú široko používané v širokej škále priemyselných odvetví, ako je výroba a distribúcia energie, výroba uhlia, hutníctvo, ropa a plyn, chemický priemysel, stavebníctvo, prístavy, letiská, železničná a komunálna infraštruktúra.

Vyrábame aj súvisiace zariadenia, ako sú elektrické skrine a kryty, rozvádzače V súčasnosti rozširujeme náš produktový rad do ďalších oblastí súvisiacich s napájaním, ako sú konektory zmršťovacie za tepla, elektrické káble a súvisiace mechanické zariadenia atď. platforma dodávky elektrických zariadení a dielov pre našu globálnu zákaznícku základňu.

Pri poskytovaní produktov najvyššej kvality sa spoliehame na náš prísny systém kontroly kvality. Z našich 200 zamestnancov je 46 inžinierov so skúsenosťami. Náš systém kvality zahŕňa kvalifikáciu pre:

● Národné centrum pre dohľad nad kvalitou transformátorov v Číne

● ISO-9001:2008 Systém manažérstva kvality

● ISO-14001:2004 Systém environmentálneho manažérstva

● Systém ochrany zdravia a bezpečnosti OHSMS18000

Naše patenty:

Naše výrobné kapacity a možnosti testovania kvality zahŕňajú:

● Automatické navíjanie fólie

● Digitálny silikónový oceľový plech a rezanie

● Fully automatic vacuum drying oven and varnish line

● Tester čiastočného vybitia HAEFLY

● Analyzátor výkonu HAEFLY

● Harmonický analyzátor HAEFLY

Výsledkom je špičkový produkt s vysokou účinnosťou, nižšou stratou energie a nízkou hlučnosťou na maximalizáciu investícií do infraštruktúry.
