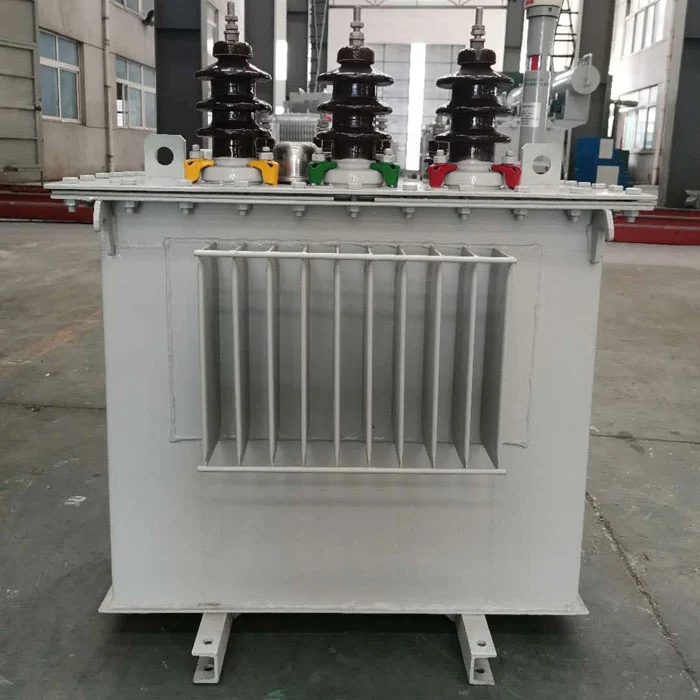

SGOB efektívny odvod tepla 100 kVA distribučný transformátor export do Číny je navrhnutý pre stabilnú tepelnú reguláciu pri nepretržitom zaťažení. Vďaka optimalizovanému cirkulačnému chladeniu oleja a nízkostratovému jadru z kremíkovej ocele zaisťuje efektívne riadenie tepla, znížené plytvanie energiou a spoľahlivú prevádzku pre komerčné a priemyselné energetické siete.
SGOBEfektívny odvod tepla 100 kVA distribučný transformátor Exporter je navrhnutý s praktickým zmýšľaním v teréne, s dôrazom na teplotné správanie, adaptabilitu záťaže a stabilitu počas dlhého cyklu, a nie iba na laboratórne údaje o výkonnosti.
V mnohých štandardných distribučných transformátoroch sa teplo riadi hlavne konvekciou základného oleja bez optimalizovaných vnútorných ciest prúdenia. To často vedie k lokálnemu zvýšeniu teploty pri nepretržitom zaťažení.
SGOB to zlepšuje tým, že sa zameriava na optimalizáciu tepelnej cesty:
- Redukuje stagnujúce zóny oleja vo vnútri konštrukcie nádrže
- Zlepšuje smerový tok oleja vo vnútri kanálov vinutia
- Zlepšuje účinnosť prenosu tepla medzi cievkami a olejom
- Riadi tvorbu hotspotov pri dlhotrvajúcej záťaži
- Stabilizuje krivku nárastu teploty namiesto krátkodobej špičkovej kontroly
V porovnaní s konvenčnými modelmi nie je kľúčovým vylepšením „viac chladenia“, ale lepšie kontrolované rozloženie tepla.
Distribučný transformátor SGOB s efektívnym rozptylom tepla 100 kVA je navrhnutý na základe skutočných inštalačných prostredí, ako sú komerčné budovy, malé továrne a vonkajšie rozvodne.
Hlavné prvky štruktúry:
- Zosilnená podpora vinutia na zníženie deformácie pri tepelnej rozťažnosti
- Optimalizovaný rozstup cievok na zlepšenie prenikania oleja
- Mechanický uzamykací systém na zníženie posunutia spôsobeného vibráciami
- Štruktúra nádrže navrhnutá pre konzistentnú konvekčnú cirkuláciu
- Vylepšená stabilita tesnenia, aby sa zabránilo tepelnému starnutiu súvisiacemu s vlhkosťou
Táto štruktúra sa zameriava skôr na dlhodobú spoľahlivosť v teréne než na krátkodobý test.
Namiesto iba zvyšovania chladiacej kapacity SGOB znižuje teplo pri zdroji výroby.
Inžiniersky prístup:
- Vysokopermeabilná kremíková oceľ znižuje straty magnetizačného prúdu
- Medené usporiadanie vinutia minimalizuje odporové zahrievanie
- Štruktúra jadra s krokovým presahom zlepšuje rovnováhu distribúcie toku
- Znížené harmonické zahrievanie pri premenlivom zaťažení
- Nižšie straty vírivými prúdmi vďaka optimalizovanému spracovaniu laminácie
Táto stratégia „najskôr znížte teplo, potom rozptýľte“ zlepšuje účinnosť efektívnejšie ako modernizácie len s chladením.
V porovnaní so suchými alebo základnými ventilovanými transformátormi prináša olejové ponorenie jasné tepelné výhody:
Výhody systému SGOB ponoreného do oleja:
- Olej pôsobí ako izolačné aj teplonosné médium
- Rýchlejšie šírenie tepla v porovnaní so systémami chladenia vzduchom
- Stabilnejšia teplota pri špičkových cykloch zaťaženia
- Lepšia tolerancia preťaženia pri krátkodobom vysokom dopyte
- Nižšie riziko poruchy izolácie v dôsledku teplotných výkyvov
Vďaka tomu je vhodnejší pre nestabilné alebo kolísavé záťažové prostredia.
Materiálové inžinierstvo hrá kľúčovú úlohu pri výkone rozptylu tepla:
- Materiál jadra: nízkostratová kremíková oceľ s orientovaným zrnom
- Vodič: bezkyslíkatá meď so stabilným odporom pri zahrievaní
- Izolácia: kompozitný systém olej-papier s tepelnou odolnosťou
- Tesnenie: guma proti starnutiu na udržanie stability vnútorného tlaku
- Konštrukčná oceľ: zosilnené telo nádrže pre tepelnú a tlakovú rovnováhu
Všetky materiály sú overené vstupnou kontrolou v súlade s kontrolou systému ISO9001.
| Model | Kapacita (kVA) | HV (kV) | NN (kV) | Strata bez zaťaženia (kW) | Impedancia (%) | Hmotnosť (kg) | Rozmer (mm) |
| S11-M-50/10 | 50 | 6-20 | 0.4 | 0.13 | 4 | 420 | 800 × 490 × 1 000 |
| S11-M-80/10 | 80 | 6-20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6-20 | 0.4 | 0.20 | 4 | 605 | 890 × 520 × 1 140 |
| S11-M-160/10 | 160 | 6-20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
SGOBEfektívny odvod tepla 100 kVA distribučný transformátorje vhodný pre užívateľov, ktorí vyžadujú stabilnú dlhodobú prevádzku s minimálnym kolísaním teploty.
Typické aplikačné prostredia:
- Maloobchodné a komerčné systémy distribúcie elektriny
- Malé výrobné a spracovateľské dielne
- Mestské bytové trafostanice
- Zariadenia na automatizáciu ľahkého priemyslu
- Infraštruktúrne pomocné energetické systémy
- Prostredia so zmiešanou záťažou s častým kolísaním záťaže
Jeho tepelná stabilita je obzvlášť výhodná v prostrediach s vysokou okolitou teplotou alebo obmedzeným vetraním.
Väčšina konvenčných transformátorov sa spolieha hlavne na pasívnu cirkuláciu oleja bez optimalizovanej architektúry vnútorného prúdenia, čo môže vytvárať nerovnomerné rozloženie teploty.
SGOB to zlepšuje tým, že sa zameriava na tri skutočné prevádzkové medzery:
- Nerovnomerné rozloženie tepla vo vnútri vinutých konštrukcií
- Pomalý prenos tepla pri nepretržitom vysokom zaťažení
- Nedostatočná tepelná stabilita pri kolísaní zaťaženia
Distribučný transformátor s výkonom 100 kVA rieši tieto problémy prepracovaním vnútorných dráh prietoku oleja a posilnením konzistencie prenosu tepla namiesto jednoduchého zväčšenia hrúbky materiálu alebo veľkosti nádrže.
SGOB vyrába spoločnosť Shanghai Industry Transformers Co., Ltd., s integrovanou výrobnou kapacitou:
- 40 000 m² modernej výrobnej základne
- CNC linky na rezanie a stohovanie silikónovej ocele
- Automatizované systémy navíjania cievok a vákuového sušenia
- Laboratóriá na testovanie elektrického výkonu
- Plná zhoda s normami IEC60076 a GB1094
Spoločnosť sa zameriava skôr na stabilnú masovú výrobu pre projekty globálnej infraštruktúry než na izolované zákazkové jednotky.
Každá jednotka 100 kVA distribučného transformátora prechádza viacstupňovým overením:
- Testovanie nárastu teploty v podmienkach plného zaťaženia
- Overenie účinnosti obehu oleja
- Testovanie pevnosti izolácie a dielektrika
- Hodnotenie mechanického namáhania pri skrate
- Meranie straty (bez zaťaženia a straty zaťaženia)
To zaisťuje konzistentné tepelné správanie pred odoslaním.
SGOBEfektívny odvod tepla 100 kVA distribučný transformátorje umiestnený ako distribučné riešenie s optimalizovanou tepelnou stabilitou. Namiesto spoliehania sa na konvenčné predpoklady chladenia zlepšuje vnútornú reguláciu tepelného toku, znižuje stratové vykurovanie a zvyšuje rovnomernosť teploty, vďaka čomu je vhodný pre dlhodobé komerčné a priemyselné rozvodné systémy, ktoré vyžadujú stabilnú prevádzku a zníženú závislosť od údržby.
