Popis produktu

POPIS PRODUKTU

SGOB 1000kva Dry Transformer je veľmi bezpečný produkt. Môže byť inštalovaný priamo v ťažisku. Funguje dobre v prostredí so 100% vlhkosťou bez predsušenia. Je široko používaný v oblasti stavieb, obchodného centra, letiska, stanice, prístavu, metra, továrne, podzemnej rozvodnej stanice, plošiny na ťažbu ropy na mori, elektrárne atď.

Výhody produktu

Vysokovýkonné transformátory suchého typu SGOB s vysokým výkonom 1000 kva sú navrhnuté v konfigurácii suchého typu, čím sa eliminuje potreba oleja, čím sa výrazne znižuje riziko úniku a možnosť znečistenia životného prostredia. Táto funkcia šetrná k životnému prostrediu je v súlade s celosvetovým úsilím o trvalo udržateľný rozvoj, uľahčuje presadzovanie riešení čistejšej energie a znižuje emisie uhlíka. Suchý transformátor SGOB 1000kva je kompaktného dizajnu, konštrukčne robustný a veľmi vhodný pre inštaláciu v priestoroch s obmedzeným priestorom. Jeho robustná konštrukcia zaisťuje dlhodobú spoľahlivosť a plynulú prevádzku aj v najnáročnejších priemyselných prostrediach.

Tento vysokoúčinný 1000kva transformátor suchého typu zvládne veľké zaťaženie, vďaka čomu je vynikajúcou voľbou pre aplikácie, kde sa vyžaduje nepretržitá a kritická spotreba energie. Či už ide o výrobné závody, dátové centrá, zdravotnícke inštitúcie alebo vzdelávacie inštitúcie, suchý transformátor SGOB 1000kva môže poskytnúť spoľahlivé napájanie v prípade potreby.

Okrem svojej výkonnej kapacity spracovania energie má tento transformátor tiež vynikajúcu energetickú účinnosť. Minimalizuje straty energie, čím maximalizuje dodávku energie do záťaže a znižuje prevádzkové náklady. Vďaka tomu je ideálnou voľbou pre podniky, ktoré chcú optimalizovať spotrebu energie a znížiť svoju uhlíkovú stopu.

Okrem toho má transformátor suchého typu SGOB 1000kva aj pokročilé funkcie, ako je redukcia hluku a odvod tepla. Tieto vlastnosti zaisťujú, že transformátor pracuje tichšie a pri nižšej teplote, čo zlepšuje používateľskú skúsenosť a predlžuje životnosť transformátora.

Suchý transformátor SGOB 1000kva je vysokovýkonné, spoľahlivé a ekologické riešenie napájania. Jeho kompaktný dizajn, robustná konštrukcia a pokročilé funkcie z neho robia ideálnu voľbu pre širokú škálu aplikácií. Či už potrebujete napájať výrobné závody, dátové centrá alebo zdravotnícke inštitúcie, suchý transformátor SGOB 1000kva dokáže poskytnúť energiu, ktorú potrebujete, keď ju potrebujete.

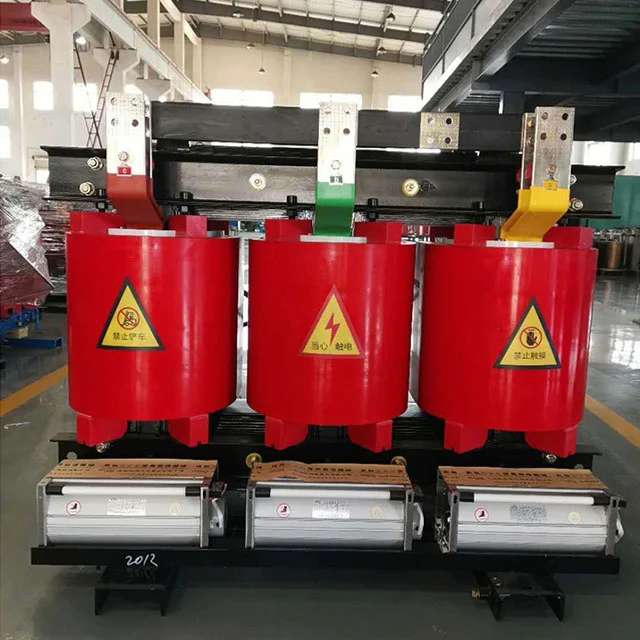

1000kva Dry Transformer

Hlavné materiály a vlastnosti

Táto cievka používa izolovaný medený drôt triedy F ako vodič a kompozitné materiály zo sklenených vlákien a epoxidovej živice ako izolačný materiál. Jeho koeficient rozťažnosti je podobný ako u medených vodičov a má vynikajúcu odolnosť proti nárazu, odolnosť voči zmenám teploty a odolnosť proti prasknutiu. Všetky zložky zo sklenených vlákien a epoxidovej živice majú samozhášavé vlastnosti a nebudú ďalej horieť. Medzitým je vysokonapäťová cievka zaliata epoxidovou živicou vo vákuovom stave 1 milibar a vo vnútri cievky nie sú žiadne bubliny, čo zaisťuje, že lokálny výboj cievky je malý. Zároveň sa účinne znížila strata transformátora.

Jadro transformátora je vyrobené zo za studena valcovaných silikónových oceľových plechov s vysokou magnetickou permeabilitou série 30EH120 dovážaných z Nippon Steel of Japan. Tieto plechy z kremíkovej ocele majú usporiadané usporiadanie zŕn, sú spojené 45° plným skosením a sú naskladané v štyroch vrstvách. Povrch jadra je potiahnutý izolačnou živicovou farbou, aby sa zabránilo vlhkosti a hrdzi, a dve svorky a upevňovacie prvky majú tiež antikorózne ochranné vrstvy. Celé jadro využíva nezložené strmeň a oceľovú ťažnú dosku, ktorá účinne znižuje straty naprázdno, prúd bez zaťaženia a hluk jadra.

Pre nízkonapäťové vysokoprúdové cievky, keď dôjde ku skratu, je skratové napätie veľké, zatiaľ čo nízkonapäťové cievky majú menej závitov. Čím väčší je nízkonapäťový prúd, tým zrejmejší je problém nestabilného prúdu pri použití metódy vinutia cievky. Je potrebné zvážiť aj problémy s rozptylom tepla. V tomto čase môžu vyššie uvedené problémy lepšie vyriešiť nízkonapäťové cievky navinuté fóliou. Po prvé, fóliové výrobky nemajú žiadne axiálne otáčky a axiálny uhol špirály vinutia. Prúdové závity vysokonapäťových a nízkonapäťových vinutí sú vyvážené a axiálne napätie transformátora je malé, keď dôjde ku skratu. Po druhé, vďaka svojej tenkej izolácii je možné počas spracovania voľne nastaviť viacero vrstiev vzduchových kanálov a lepšie sa rieši aj problém rozptylu tepla. Vnútorné zváranie cievky sa vykonáva na plnoautomatickom stroji na navíjanie fólie pomocou zvárania na ochranu proti xenónovému plynu, ktoré má vysokú presnosť, nízky zvárací odpor a žiadny vonkajší proces zvárania. Medzi vrstvami vinutia je použitá DMD izolácia a konce sú po navinutí utesnené a vytvrdené živicou.

Je použitý horný ventilátor na chladenie vzduchu s priečnym prúdením. Tento ventilátor má výhody nízkej hlučnosti, vysokého tlaku vetra a dobrého vzhľadu a zlepšuje kapacitu preťaženia transformátora. Regulácia teploty využíva inteligentný regulátor teploty na zlepšenie bezpečnosti a spoľahlivosti prevádzky transformátora.

1000kva Dry Transformer

VLASTNOSTI PRODUKTU

1000 kVA 1000 kVA epoxidový živicový odlievaný izolačný transformátor na distribúciu energie vyrábaný spoločnosťou Shanghai Industrial Transformer Co., Ltd. je vyvinutý a navrhnutý v spolupráci s Shenyang Transformer Research Institute zavedením pokročilej zahraničnej technológie. Index spoľahlivosti produktov dosiahol medzinárodnú pokročilú úroveň.

Suchý transformátor SGOB 1000kva je bezpečný, spomaľuje horenie a je ohňovzdorný, neznečisťuje ho a môže byť inštalovaný priamo v ťažisku. Je bezúdržbový, ľahko sa inštaluje, má nízke komplexné prevádzkové náklady, nízke straty, dobrý výkon odolný voči vlhkosti, môže normálne fungovať pri 100% vlhkosti a môže byť uvedený do prevádzky bez predsušenia po vypnutí. Má nízky čiastočný výboj, nízky hluk, silnú funkciu odvodu tepla a môže pracovať pri 150% menovitom zaťažení v podmienkach núteného chladenia vzduchom.

Suché transformátory SGOB 1000kva sú teraz široko používané vo výškových budovách, obchodných centrách, letiskách, staniciach, dokoch, podchodoch, továrňach, podzemných distribučných staniciach, plošinách na ťažbu ropy na mori, elektrárňach a iných miestach s drsným prostredím a podmienkami používania.

1000kva Dry Transformer

VLASTNOSTI PRODUKTU

● Ohňovzdorné

● Odolnosť voči vlhkosti

● Jednoduchá údržba a inštalácia

● Dobrý chod v drsných podmienkach prostredia

● Neznečisťujúci produkt

● Nízka strata počas komplexnej prevádzky

Dry Transformer

PARAMETRE

MODEL	BEZ STRATY ZAŤAŽENIA (W)	STRATA ZAŤAŽENIA (120 %)	IMPENDENCE (%)	NÁZOVÝ PRÚD (%)	HLADINA HLUKU (Lpa) dB	VÁHA (KG)
SC(B) 10-30/10	205	750	4	2.3	57	290
SC(B) 10-50/10	285	1060		2.2	57	360
SC(B) 10-80/10	380	1460		1.7	59	590
SC(B) 10-100/10	410	1670		1.7	59	640
SC(B)10-125/10	470	1960		1.5	60	670
SC(B) 10-160/10	550	2250		1.5	60	870
SC(B)10-200/10	650	2680		1.3	61	1040
SC(B)10-250/10	740	2920		1.3	61	1220
SC(B)10-315/10	880	3670		1.1	63	1470
SC(B)10-400/10	1000	4220		1.1	63	1760
SC(B) 10-500/10	1180	5170		1.1	64	2050
SC(B)10-630/10	1300	6310	6	0.9	65	2360
SC(B) 10-800/10	1540	7360		0.9	65	2730
SC(B)10-1000/10	1750	8610		0.9	65	3270
SC(B)10-1250/10	2030	10260		0.9	67	3840
SC(B)10-1600/10	2700	12400		0.9	68	4920
SC(B)10-2000/10	3000	15300		0.7	70	5780
SC(B)10-2500/10	3500	18180		0.7	71	6600
SC(B)10-3150/10	4000	18800		0.5	71	7800
SC(B)10-4000/10	4700	22000		0.5	76	10000

MODEL	DIMENSION (MM)
MODEL	a	b	c	d	e	f	g	h	K₁	K₂
SC(Z)(B) 10-30/10	1120	850	1100	400	750	640	290	260	270	135
SC(Z)(B) 10-50/10	1170	850	1160	400	810	700	310	270	290	145
SC(Z)(B)10-80/10	1210	900	1240	450	890	760	320	280	290	145
SC(Z)(B)10-100/10	1240	900	1280	450	940	880	320	275	295	142.5
SC(Z)(B)10-125/10	1270	950	1330	550	980	920	325	280	310	155
SC(Z)(B)10-160/10	1310	1100	1360	550	1010	960	305	260	315	157.5
SC(Z)(B)10-200/10	1350	1140	1400	660	1050	980	310	265	340	170
SC(Z)(B)10-250/10	1420	1210	1430	660	1075	1010	300	255	355	177.5
SC(Z)(B)10-315/10	1460	1250	1460	660	1100	1050	305	260	365	182.5
SC(Z)(B)10-400/10	1520	1280	1520	660	1165	1090	315	270	375	187.5
SC(Z)(B)10-500/10	1530	1320	1580	660	1205	1150	320	275	385	182.5
SC(Z)(B)10-630/10	1670	1350	1630	660	1280	1200	325	280	430	215
SC(Z)(B)10-800/10	1680	1350	1650	820	1300	1220	340	295	445	222.5
SC(Z)(B)10-1000/10	1770	1420	1750	820	1390	1310	345	300	465	232.5
SC(Z)(B)10-1250/10	1880	1530	1790	820	1430	1350	355	310	485	242.5
SC(Z)(B)10-1600/10	1960	1530	1860	1070	1520	1420	375	330	510	255
SC(Z)(B)10-2000/10	2000	1620	1960	1070	1600	1500	395	350	510	255
SC(Z)(B)10-2500/10	2100	1680	2040	1070	1680	1560	425	380	550	275
SC(Z)(B)10-3150/10	2240	1750	2150	1070	1800	1660	460	410	580	290
SC(Z)(B) 10-4000/10	2370	1840	2310	1070	1960	1800	500	450	630	315

MODEL	KAPACITA (KVA)	DĹŽKA (MM)	ŠÍRKA (MM)	VÝŠKA (MM)	POZDĹŽNE (MM)	HORIZONTÁLNE (MM)	HMOTNOSŤ (KG)
SC(Z)(B) 10-30/10	30	770	500	750	400	450	285
SC(Z)(B) 10-50/10	50	820	500	810	400	450	330
SC(Z)(B)10-80/10	80	860	550	890	450	500	465
SC(Z)(B)10-100/10	100	890	650	940	450	600	530
SC(Z)(B)10-125/10	125	920	650	980	550	600	640
SC(Z)(B)10-160/10	160	960	800	1010	550	750	760
SC(Z)(B)10-200/10	200	1000	800	1050	660	750	905
SC(Z)(B)10-250/10	250	1070	900	1075	660	850	1085
SC(Z)(B)10-315/10	315	1110	900	1100	660	850	1175
SC(Z)(B)10-400/10	400	1170	900	1165	660	850	1460
SC(Z)(B) 10-500/10	500	1180	970	1205	660	920	1670
SC(Z)(B) 10-630/10	630	1320	1000	1280	660	950	1890
SC(Z)(B)10-800/10	800	1325	1000	1300	820	950	2320
SC(Z)(B)10-1000/10	1000	1420	1180	1390	820	950	2800
SC(Z)(B)10-1250/10	1250	1530	1320	1430	820	1270	3255
SC(Z)(B)10-1600/10	1600	1610	1320	1520	1070	1270	4115
SC(Z)(B) 10-2000/10	2000	1650	1500	1600	1070	1450	4690
SC(Z)(B)10-2500/10	2500	1750	1550	1680	1070	1500	5620
SC(Z)(B) 10-3150/10	3150	1890	1550	1800	1070	1500	6850
SC(Z)(B) 10-4000/10	4000	2020	1630	1960	1070	1580	8110

Dry Transformer

PROFIL SPOLOČNOSTI

Shanghai Industry Transformers Co., Ltd (SGOB) je dodávateľom kompletného sortimentu elektrických distribučných zariadení. Medzi naše produkty patria:

● Olejové transformátory

● 35KV transformátory ponorené do oleja

● Silové transformátory suchého typu s izoláciou z expoxidovej živice

● Distribučné transformátory z amorfnej zliatiny

● Fotovoltaické transformátory

● Transformátory veternej energie

● Skriňové transformátory rozvodne

company company

Naša spoločnosť bola založená v roku 2007 a dnes má dielňu s rozlohou 40 000 m2 a viac ako 200 zamestnancov. Naše produkty sú široko používané v širokej škále priemyselných odvetví, ako je výroba a distribúcia energie, výroba uhlia, hutníctvo, ropa a plyn, chemický priemysel, stavebníctvo, prístavy, letiská, železničná a komunálna infraštruktúra.

company

Vyrábame aj súvisiace zariadenia, ako sú elektrické skrine a kryty, rozvádzače V súčasnosti rozširujeme náš produktový rad do ďalších oblastí súvisiacich s napájaním, ako sú konektory zmršťovacie za tepla, elektrické káble a súvisiace mechanické zariadenia atď. Naším cieľom je vybudovať komplexnú platformu dodávky elektrických zariadení a dielov pre našu globálnu zákaznícku základňu.

company company

Pri poskytovaní produktov najvyššej kvality sa spoliehame na náš prísny systém kontroly kvality. Z našich 200 zamestnancov je 46 inžinierov so skúsenosťami. Náš systém kvality zahŕňa kvalifikáciu pre:

● Národné centrum pre dohľad nad kvalitou transformátorov v Číne

● ISO-9001:2008 Systém manažérstva kvality

● ISO-14001:2004 Systém environmentálneho manažérstva

● Systém ochrany zdravia a bezpečnosti OHSMS18000

certificate
