A Suchý transformátor 500 kVAsa stala jedným z najpoužívanejších riešení distribúcie energie v komerčných budovách, priemyselných zariadeniach, systémoch obnoviteľnej energie, zdravotníckych zariadeniach a dátových centrách. Na rozdiel od olejových transformátorov ponúkajú transformátory suchého typu zvýšenú bezpečnosť, nižšie nároky na údržbu a ekologickú prevádzku.
Táto komplexná príručka skúma všetko, čo kupujúci potrebujú vedieť o 500kVA suchých transformátoroch, vrátane pracovných princípov, technických špecifikácií, výhod, úvah o inštalácii, priemyselných aplikácií, postupov údržby a odporúčaní pre nákup. Či už plánujete nový elektrický projekt alebo modernizujete existujúci systém, tento článok vám pomôže urobiť informované rozhodnutia.
Čo je to suchý transformátor s výkonom 500 kVA?

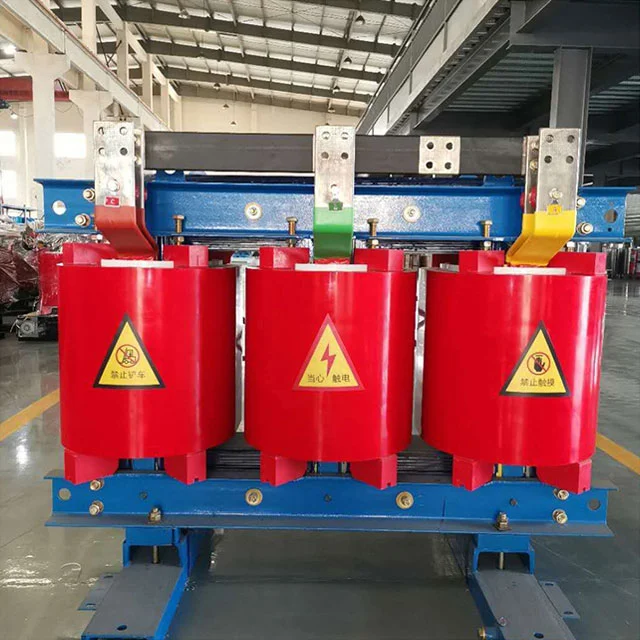

Suchý transformátor 500 kVA je elektrický transformátor strednej kapacity určený na prenos elektrickej energie medzi obvodmi prostredníctvom elektromagnetickej indukcie bez použitia izolačného oleja ako chladiaceho média.
Namiesto oleja využívajú suché transformátory cirkuláciu vzduchu a špecializované izolačné systémy na odvádzanie tepla vznikajúceho počas prevádzky. Vinutia sú zvyčajne izolované pomocou vysokokvalitných epoxidových živíc alebo vákuovo tlakovo impregnovaných materiálov.
Menovitý výkon 500 kVA naznačuje, že transformátor zvládne až 500 kilovoltampérov zdanlivého výkonu, vďaka čomu je vhodný pre stredne veľké priemyselné a komerčné zariadenia.
| Parameter |
Typická hodnota |
| Kapacita |
500 kVA |
| Frekvencia |
50Hz / 60Hz |
| Spôsob chladenia |
AN / AF |
| Trieda izolácie |
F/H |
| Úroveň ochrany |
IP20-IP54 |
Ako funguje suchý transformátor s výkonom 500 kVA?
Princíp činnosti je založený na elektromagnetickej indukcii. Elektrická energia vstupuje do primárneho vinutia a vytvára magnetický tok v jadre transformátora. Toto magnetické pole indukuje napätie v sekundárnom vinutí, čo umožňuje prenos energie pri rôznych napäťových úrovniach.
Jadro transformátora sa zvyčajne vyrába s použitím vysokokvalitných laminácií z kremíkovej ocele, aby sa minimalizovali energetické straty a maximalizovala účinnosť.
Suché transformátory sa spoliehajú na prirodzené alebo nútené chladiace systémy. Teplo generované vinutiami je odvádzané priamo do okolitého prostredia, čím odpadá potreba olejových nádrží a súvisiacej údržby.
Typické technické špecifikácie
Špecifikácie sa líšia v závislosti od požiadaviek projektu, miestnych noriem a prostredia inštalácie.
| Funkcia |
Typická špecifikácia |
| Primárne napätie |
11 kV / 10 kV / 13,8 kV |
| Sekundárne napätie |
400V / 415V / 480V |
| Efektívnosť |
nad 98 % |
| Nárast teploty |
80-100 tis |
| Úroveň hluku |
Dizajn s nízkou hlučnosťou |
Hlavné výhody suchých transformátorov
Vylepšená bezpečnosť
Jednou z najvýznamnejších výhod je požiarna bezpečnosť. Keďže sa nepoužíva žiadny olej, nehrozí prakticky žiadne riziko úniku oleja, horenia alebo znečistenia životného prostredia.
Minimálna údržba
- Nevyžaduje sa testovanie oleja
- Žiadne náklady na výmenu oleja
- Znížené plány údržby
- Nižšie prevádzkové náklady
Šetrné k životnému prostrediu
Suché transformátory eliminujú možnosť kontaminácie pôdy alebo podzemnej vody spôsobenej únikmi izolačného oleja.
Kompaktná inštalácia
Mnohé zariadenia uprednostňujú suché transformátory, pretože môžu byť inštalované bližšie k strediskám zaťaženia, čím sa znižujú náklady na káble a straty pri prenose.
Vynikajúca odolnosť proti vlhkosti
Moderné technológie odlievanej živice poskytujú silnú odolnosť proti vlhkosti, prachu a priemyselným nečistotám.
Bežné priemyselné aplikácie
Všestrannosť 500kVA suchých transformátorov umožňuje nasadenie v mnohých sektoroch.
| priemysel |
Aplikácia |
| Obchodné budovy |
Systémy distribúcie energie |
| Výrobné závody |
Dodávka výrobných zariadení |
| Nemocnice |
Podpora kritickej sily |
| Dátové centrá |
Spoľahlivá distribúcia energie |
| Obnoviteľná energia |
Slnečná a veterná integrácia |
| letiská |
Infraštruktúrne energetické systémy |
Suchý transformátor vs transformátor naplnený olejom
| Faktor |
Suchý transformátor |
Olejom naplnený transformátor |
| Riziko požiaru |
Veľmi nízka |
Vyššie |
| Údržba |
Nízka |
Mierne |
| Vplyv na životné prostredie |
Výborne |
Potenciálne riziko úniku |
| Vnútorná inštalácia |
Ideálne |
Obmedzené |
| Počiatočné náklady |
Vyššie |
Nižšia |
Hoci počiatočná obstarávacia cena môže byť vyššia, dlhodobé prevádzkové úspory často robia zo suchých transformátorov cenovo výhodnú investíciu.
Ako si vybrať správny suchý transformátor 500 kVA
Výber správneho transformátora si vyžaduje vyhodnotenie viacerých technických a prevádzkových faktorov.
- Požiadavky na vstupné a výstupné napätie
- Profil zaťaženia a plány budúcej expanzie
- Podmienky okolitej teploty
- Miesto inštalácie
- Požadovaná úroveň ochrany
- Úrovne harmonického skreslenia
- Ciele energetickej účinnosti
- Miestne elektrické predpisy
Spolupráca so skúsenými výrobcami pomáha zabezpečiť správne prispôsobenie a súlad so špecifikáciami projektu.
Najlepšie postupy inštalácie
Správna inštalácia výrazne ovplyvňuje spoľahlivosť a životnosť transformátora.
- Zabezpečte dostatočný vetrací priestor
- Dodržiavajte výrobcom odporúčané vôle
- Nainštalujte systémy monitorovania teploty
- Poskytnite účinné uzemnenie
- Chráňte pred nadmerným hromadením prachu
- Pred zapnutím napájania skontrolujte elektrické pripojenia
Na overenie prevádzkovej pripravenosti by sa mali vykonávať pravidelné testy uvádzania do prevádzky.
Sprievodca údržbou a inšpekciou
Aj keď suché transformátory vyžadujú menšiu údržbu ako jednotky plnené olejom, rutinné kontroly zostávajú nevyhnutné.
Mesačná kontrola
- Hodnotenie vizuálneho stavu
- Skontrolujte ventilačné cesty
- Sledujte prevádzkovú teplotu
- Skontrolujte elektrické pripojenia
Ročná kontrola
- Termovízna analýza
- Testovanie izolačného odporu
- Čistenie vnútorných komponentov
- Overenie krútiaceho momentu svoriek
Preventívna údržba môže výrazne znížiť neočakávané prestoje a predĺžiť životnosť.
Analýza nákladových faktorov a návratnosti investícií
Cenu transformátora ovplyvňuje niekoľko faktorov:
- Kvalita základného materiálu
- Medené alebo hliníkové vinutia
- Izolačná technológia
- Hodnotenie účinnosti
- Požiadavky na ochranný kryt
- Úroveň prispôsobenia
- Certifikačné štandardy
Zatiaľ čo počiatočné náklady sa líšia, zlepšenia energetickej účinnosti a znížené náklady na údržbu často prinášajú atraktívnu dlhodobú návratnosť.
Budúce trendy v technológii transformátorov
Odvetvie transformátorov sa naďalej vyvíja spolu s rozvojom inteligentných sietí a rozširovaním obnoviteľnej energie.
- Integrácia digitálneho monitorovania
- Diagnostika s podporou IoT
- Diaľkové monitorovanie stavu
- Magnetické materiály s vyššou účinnosťou
- Pokročilé systémy tepelného manažmentu
- Inteligentné platformy prediktívnej údržby
Tieto inovácie pomáhajú operátorom dosiahnuť vyššiu spoľahlivosť, vyššiu efektivitu a nižšie náklady na životný cyklus.
Často kladené otázky
Q1: Aká je očakávaná životnosť 500kVA suchého transformátora?
Správne udržiavaný suchý transformátor môže za normálnych podmienok spoľahlivo fungovať 25 až 35 rokov alebo dlhšie.
Q2: Môže byť 500kVA suchý transformátor inštalovaný v interiéri?
áno. Suché transformátory sú špeciálne navrhnuté pre vnútorné inštalácie, kde je prioritou bezpečnosť a ochrana životného prostredia.
Q3: Je suchý transformátor vhodný pre projekty obnoviteľnej energie?
Absolútne. Mnohé solárne a veterné energetické zariadenia využívajú suché transformátory kvôli ich bezpečnosti, účinnosti a nízkym nárokom na údržbu.
Q4: Ako často by sa mala vykonávať údržba?
Rutinné vizuálne kontroly by sa mali vykonávať mesačne, zatiaľ čo komplexné testovanie sa zvyčajne odporúča raz ročne.
Q5: Aké sú hlavné výhody v porovnaní s transformátormi naplnenými olejom?
Medzi kľúčové výhody patrí zvýšená požiarna bezpečnosť, znížená údržba, šetrnosť k životnému prostrediu a jednoduchšia inštalácia v interiéri.
Q6: Zvládnu suché transformátory drsné prostredie?
Moderné konštrukcie odlievanej živice ponúkajú vynikajúcu odolnosť voči vlhkosti, prachu a priemyselným nečistotám, ak sú správne špecifikované.
Záver
Suchý transformátor s výkonom 500 kVA predstavuje ideálnu rovnováhu medzi bezpečnosťou, účinnosťou, spoľahlivosťou a environmentálnou zodpovednosťou. Keďže priemyselné odvetvia čoraz viac uprednostňujú prevádzkovú kontinuitu a udržateľnú infraštruktúru, suché transformátory naďalej získavajú na popularite v komerčných, priemyselných, zdravotníckych a obnoviteľných energetických sektoroch.
Pochopením technických špecifikácií, požiadaviek na inštaláciu, postupov údržby a aplikačných scenárov môžu tvorcovia rozhodnutí maximalizovať hodnotu svojich investícií do transformátora a zároveň zabezpečiť spoľahlivú distribúciu energie na ďalšie roky.
Pre organizácie, ktoré hľadajú vysokokvalitné riešenia transformátorov,Shanghai Industrial Transformer Co., Ltd. poskytuje profesionálnu inžiniersku podporu, prispôsobenú výrobu transformátorov a spoľahlivé technológie distribúcie energie prispôsobené rôznym potrebám priemyslu.
Kontaktujte násDnes prediskutujte svoje požiadavky na projekt a objavte najvhodnejšie riešenie suchého transformátora 500 kVA pre vaše zariadenie.
