Výrobca:Shanghai Industrial Transformer Co., Ltd. (odhad 2007)

The80 kVA olejový ponorný transformátor pre komerčnú distribúciu energieje spoločná špecifikácia pre malé a stredné komerčné zariadenia vrátane obchodov so zmiešaným tovarom (300-500 m²), komunitných kliník, malých hotelov (20-30 izieb) a dielní na ľahkú výrobu s celkovým pripojeným zaťažením medzi 150-250 ampérmi pri 0,4 kV.

Záťaž 80 kVA – čo dokáže poháňať?

Typ zariadenia	Množstvo	Medzisúčet zaťaženia (kVA)
LED osvetlenie (100W každé)	100 svietidiel	10
HVAC (každé chladenie 5 kW)	4 jednotky	20
Výťah (7,5 kW)	1 jednotka	8
Systémy na mieste predaja + IT	10 pracovných staníc	5
Chladenie (komerčné chladiče)	6 jednotiek	12
Rôzne predajne	-	15
Celková typická záťaž		70 kVA
Bezpečnostná rezerva		10 kVA

Tento 80 kVA olejový ponorný transformátor pre komerčnú distribúciu energie podporuje vyššie uvedený typický komerčný mix s 10-15% rezervou kapacity pre budúce rozšírenie.

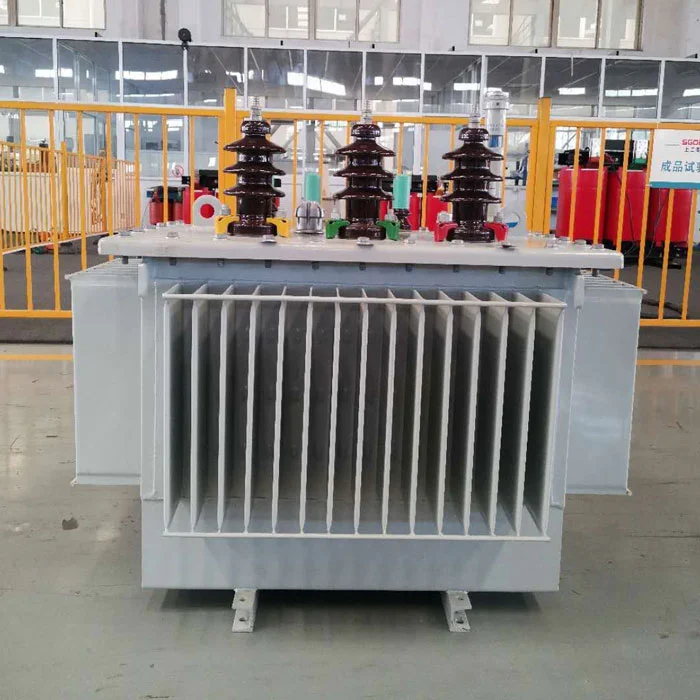

80kva Oil Immersed Transformer

Technické parametre

Menovitá kapacita	80 kVA
Primárne napätie	10 ± 2 x 2,5 % / 20 kV
Sekundárne napätie	400V / 230V trojfázový
Frekvencia	50 Hz
Skupina pripojenia	Dyn11 (štandard)
Strata bez zaťaženia (nameraná)	≤0,18 kW (typicky 0,176-0,179)
Strata zaťaženia pri 75 °C	≤ 1,05 kW
Impedancia	4%
Prúd naprázdno	≤ 1,7 % (zvyčajne 1,5 – 1,6 %)
Celková hmotnosť	540 kg (hmotnosť oleja cca 105 kg)
Prepravné rozmery	950 × 600 × 1250 mm (v debne)
Spôsob chladenia	ONAN (Oil Natural Air Natural)
Hladina hluku vo vzdialenosti 1 m	≤55 dB(A)

Namerané hodnoty z továrenskej kontroly kvality (posledných 12 mesiacov, 47 jednotiek)

Parameter	Priemer z výrobného testu	IEC limit	Stav
Strata bez zaťaženia	0,177 kW	0,20 kW (max.)	11,5 % pod limitom
Strata zaťaženia	1,04 kW	1,10 kW	5,5 % pod limitom
Prúd naprázdno	1,55 %	2,0 %	22,5 % pod limitom

Všetkých 47 jednotiek prešlo testom čiastočného vybitia s hodnotami medzi 2-7 pC (limit ≤10 pC).

Ročné náklady na energiu – reálne čísla

Základ výpočtu: 80kVA transformátor pracujúci pri 50% priemernom zaťažení (40 kVA), účinník 0,85, prevádzkové hodiny 5 840 hodín/rok (16h/deň × 365 dní), sadzba za elektrinu $0,12/kWh.

Typ straty	Výkon (kW)	Ročná energia (kWh)	Ročné náklady
Strata bez zaťaženia (24/7)	0.18	1 577	189 dolárov
Strata zaťaženia (pri 50 % zaťažení)	1,05 x (0,5)² = 0,26	1 518	182 dolárov
Celkom	0,44 priem	3 095	371 dolárov

Pri 60 % priemernom zaťažení (48 kVA) sa ročné náklady zvýšia na približne 440 USD.

Hladina hluku – dôležitá pre komerčné inštalácie

Komerčné transformátory sú často inštalované v blízkosti obývaných priestorov. Zdroje hluku a jeho zmiernenie80 kVA olejový ponorný transformátor pre komerčnú distribúciu energie:

Zdroj hluku	Príspevok	Zmiernenie v tomto modeli
Magnetostrikcia jadra	70 %	Hustota toku znížená na 1,65T (v porovnaní so štandardom 1,70T)
Chladiaci ventilátor (ak je vo výbave)	0%	Žiadni fanúšikovia – iba ONAN
Vibrácie nádrže	20 %	Antivibračné podložky medzi jadrom a nádržou
Magnetické bzučanie	10%	Stupňovité spoje jadra

Nameraná hladina akustického tlaku: 53-55 dB(A) na 1 meter. Pre informáciu: bežná konverzácia je 60 dB(A), pozadie v kancelárii je 45-50 dB(A). Tento transformátor je vhodný na inštaláciu v suterénnych elektrických miestnostiach susediacich s obývanými podlahami, keď je zabezpečená správna izolácia stien.

Kde sa zmestí 80 kVA? – matica výberu kapacity

Typ zariadenia	Typický maximálny dopyt	Odporúčané hodnotenie	Prečo?
Malý obchod so zmiešaným tovarom (200m²)	25-35 kVA	50 kVA	80 kVA naddimenzovaný
Supermarket (500m²)	55-70 kVA	80 kVA	Zodpovedá typickému zaťaženiu
Malý hotel (25 izieb)	50-65 kVA	80 kVA	Umožňuje špičky striedavého zaťaženia
Komunitná zdravotná klinika	40-60 kVA	80 kVA	Rozpätie prepätia zdravotníckych zariadení
Ľahká strojárska dielňa (3-5 strojov)	50-75 kVA	80 kVA	Štartovací prúd motora
Administratívna budova (1500m²)	60-85 kVA	100 kVA	Hranica 80 kVA

Ak váš špičkový dopyt presahuje 70 kVA počas viac ako 4 nepretržitých hodín, vyberte namiesto toho 100 kVA.

Požiadavky na inštaláciu – Obmedzenia komerčných budov

Požiadavka	Táto jednotka s výkonom 80 kVA	Poznámky
Potrebná podlahová plocha	0,45 m² (870 × 510 mm)	Plus 600 mm predný prístup
Zaťaženie podlahy	540 kg + nádoba na olej	minimálne 1000 kg/m²
Výška stropu	minimálne 2,2 m	Pre prístup k priechodkám
Vetrací otvor	0,15 m² vstup + výstup	Prirodzená konvekcia
Protipožiarna ochrana	Miestnosť v súlade s IEC 60076-12	Povinné pre vnútorné olejové náplne
Odstup od horľavín	1,5 m	Za NFPA 70

Nevyžaduje: protipožiarny systém (pre olejom naplnený <500l objem oleja na IEC), špeciálne základové skrutky (montážne otvory sú k dispozícii) alebo akustický kryt (≤55dB prijateľných pre miesta na spanie).

Dôkaz o kvalite – obsah správy o skúške z výroby

Každý 80 kVA olejový ponorný transformátor pre komerčnú distribúciu energie sa dodáva so správou o teste, ktorá obsahuje tieto namerané hodnoty (nielen „vyhovel/nevyhovel“):

Strata naprázdno pri menovitom napätí (3-fázový priemer)
Prúd naprázdno ako percento menovitého prúdu
Strata zaťaženia pri 75 °C vztiahnutá na menovitý prúd
Impedančné napätie pri menovitom prúde
Izolačný odpor (primárny voči sekundárnemu, primárny voči zemi, sekundárny voči zemi)
Testovacie napätie a trvanie dielektrika
Zhášacie napätie pri čiastočnom výboji a maximálne nabitie
Prierazné napätie olejového dielektrika (≥40 kV podľa IEC 60156)
Skúška tesnenia nádrže (30 kPa, 24 hodín, údaj na manometri)

Kupujúci dostanú správu vo formáte PDF so sériovým číslom vysledovateľným k výrobnej šarži.

Porovnanie – Nový S11 80kVA vs ojazdený/repasovaný 80 kVA

ParameterNový S11 (táto jednotka)Použitý S9 (10+ rokov) Strata bez záťaže0,18 kW0,28-0,32 kWRočné náklady na energiu bez záťaže (@$0,12)$189$294-336Strata záťaže pri 50% zaťažení0,26 kW0,31-0,35$Ročná strata záťaže 272$$171 kWCelkové ročné náklady na energiu371 dolárov511 – 581 USD10-ročné náklady na energiu3 710 dolárov5 110 – 5 810 USDTypická kúpna cena 2 800 – 3 200 USD 1 200 – 1 80010-ročné celkové náklady6 500 – 6 900 dolárov6 300 – 7 600 dolárov

Výsledok: Nová jednotka S11 sa po 5-7 rokoch vyrovná alebo prekoná celkovú cenu použitej jednotky S9, plus plná záruka a žiadne skryté poškodenie.

História reklamácií – 80 kVA špecifické

Spoločnosť Shanghai Industrial Transformer Co., Ltd. v období od januára 2024 do januára 2026 dodala 47 jednotiek s výkonom 80 kVA (S11-M-80/10).

Podané záručné nároky: 0
Vrátené jednotky: 0
Hlásenia o zlyhaní poľa: 0

Tieto jednotky boli dodané zákazníkom na Filipínach (12 jednotiek), Indonézii (8 jednotiek), Nigérii (6 jednotiek), Vietname (5 jednotiek) a domácej Číne (16 jednotiek). Kontaktné informácie pre referenčných zákazníkov môžu byť poskytnuté na základe dohody o mlčanlivosti.

FAQ – Špecifické pre komerčného kupujúceho

Otázka: Aký je presný typ a množstvo oleja pre colné orgány?

Odpoveď: Minerálny olej triedy IEC 60296, približne 105 kg na jednotku. Kód HS 2710.19. Transformátor HS kód 8504.23 (pre 80kVA). Olej nevyžaduje samostatné vyhlásenie, keď je zapečatený vo výrobe.

Otázka: Dá sa to namontovať na betónovú podložku vonku?

A: Áno. Vonkajšia inštalácia vyžaduje výšku podložky minimálne 300 mm nad terénom, nádrž na zachytávanie rozliateho oleja a puzdrá odolné voči poveternostným vplyvom (špecifikujte pri objednávke). Štandardné porcelánové púzdra sú odolné voči poveternostným vplyvom, ale vystavenie UV žiareniu spôsobí kozmetické zožltnutie – žiadny vplyv na výkon.

Otázka: Aký je násobok nábehového prúdu?

Odpoveď: Približne 8-10× menovitý prúd po dobu 0,1 sekundy. Pre 80 kVA pri sekundárnom napätí 400 V, menovitý prúd = 115 A, nábeh ≈ 900-1150 A pre prvý cyklus. Uistite sa, že predradený istič má C-krivku alebo D-krivku (nie B-krivku).

Otázka: Poskytujete dozor pri inštalácii?

Odpoveď: Vrátane vzdialeného video dohľadu (WhatsApp/WeChat). Uvedenie do prevádzky na mieste je k dispozícii za 1 800 USD za týždeň plus cestovné a ubytovanie. Minimálne 7 dní vopred.

Otázka: Čo je to zníženie nadmorskej výšky?

Odpoveď: Nad 1 000 m znížte menovitý výkon o 1 % na 100 m. Vo výške 2 000 m by mala byť táto jednotka s výkonom 80 kVA obmedzená na nepretržitý výkon 72 kVA. Žiadna zmena strát – znižuje sa iba účinnosť chladenia.

Otázka: Môžem sa pripojiť paralelne s existujúcim 80kVA transformátorom?

Odpoveď: Áno, ak má existujúca jednotka rovnakú impedanciu (4% ±5%), pomer napätia a skupinu pripojení (Dyn11). Pred paralelnou prevádzkou sa vyžaduje skúška cirkulačného prúdu. Ponúkame schémy zapojenia.

Dlhodobá hodnota

Toto80 kVA olejový ponorný transformátor pre komerčnú distribúciu energieposkytuje továrensky nameranú priemernú stratu bez zaťaženia 0,177 kW, hladinu hluku ≤ 55 dB(A) a nulové záručné nároky na 47 dodaných jednotiek. Je vhodný pre supermarkety, malé hotely a ľahké komerčné zariadenia vyžadujúce výkon 150-250A pri 0,4kV.
