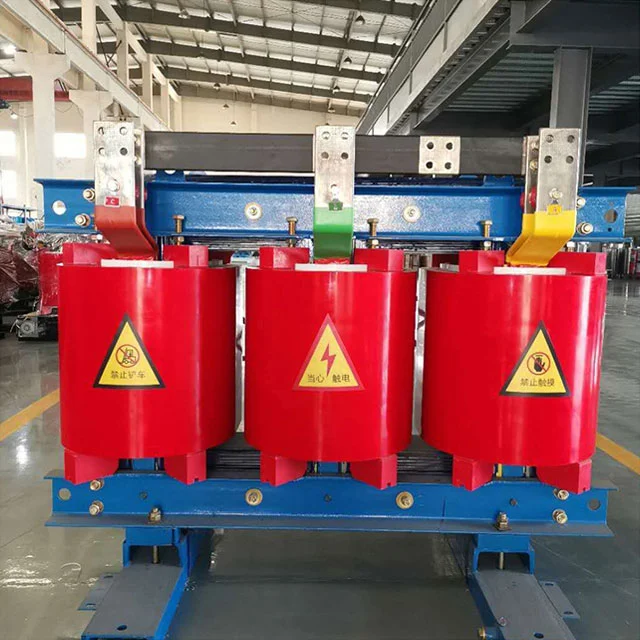

630 KVA Trojfázový transformátor suchého typu

Tento trojfázový transformátor suchého typu 630 KVA z SGOB obsahuje 100% vinutie medi, vysoké napätie 5 000 V a frekvenciu 50 Hz/60 Hz. Zodpovedá s normami IEC na použitie v elektrárňach, rozvodniach atď. Menené napätie zahŕňajú 6 kV, 6,3 kV, 10 kV, 10,5 kV a 11 kV.  K dispozícii je prispôsobenie konkrétnych požiadaviek. Kontaktujte nás a získajte viac informácií.

Vlastnosti produktu:

1. Cievky používajú medené vodiče s kompozitnou izoláciou zo sklenených vlákien, vákuové nasatie v epoxidovej živici pre utesnutú štruktúru bez bublín.

2. Jadro používa kremíkové oceľové listy zamerané na obilie s konštrukciou stupňovitého náskoku na zníženie straty hysterézie.

3. Strana nízkeho napätia využíva štruktúru vinutia fólie s automatickým zváraním argónového oblúka na rovnomerné rozdelenie prúdu.

4. Inteligentný systém regulácie teploty s axiálnym ventilátorom reguluje účinnosť chladenia.

5. Opínané puzdro obsahuje chladiace plutvy na zvýšenú konvekciu a povlak odolný voči korózii chráni pred sprejom soli.

Výrobný proces:

Po vinutí je medený drôt vopred impregnovaný izolačným lakom a potom vákuum nasaje v epoxidovej živici na vytvrdenie. Jadro je laserové a naskladané, pričom hydraulické svorky využívajú konštantný tlak. Po montáži sa jadro a cievky pečú, aby spájali komponenty. Pred odoslaním sa vykonávajú čiastočné skenovanie a harmonická analýza, pričom údaje sa odovzdajú do cloudu pre sledovateľnosť.

Kľúčové výhody oproti transformátorom prenášaným olejom:

1. Olejové transformátory majú riziko úniku oleja v dôsledku zlyhania tesnenia, čo potenciálne spôsobuje znečistenie pôdy a nebezpečenstvo požiaru; Trojfázový transformátor suchého typu 630 KVA eliminuje horľavé médium a živíc samostatne vystavuje v prípade poruchy oblúka, čo bráni sekundárnemu poškodeniu. Transformátory s obmedzenými olejmi generujú horiace plyny v podmienkach preťaženia, ktoré si vyžadujú systémy na ochranu plynu. Transformátory suchého typu priamo monitorujú teplotu najhorúcejšieho bodu pomocou zabudovaných senzorov, čím sa zlepšuje rýchlosť včasného varovania a reakcie.

2. V transformátoroch prenášaných olejom ovplyvňujú zmeny viskozity oleja pri nízkych teplotách účinnosť rozptylu tepla a vysoké teploty urýchľujú starnutie izolácie; Koeficient tepelnej expanzie epoxidovej živice v transformátoroch suchého typu sa zhoduje s kotlami medených vodičov, čím sa udržiava mechanická stabilita pri extrémnych variáciách teploty. Transformátory prenášané olejom vyžadujú periodickú testovanie kvality oleja a obsahu vlhkosti; Plne zapečatená štruktúra transformátorov suchého typu umožňuje prevádzku v prostredí 100% vlhkosti, čo eliminuje potrebu dodatočných ochranných krytov v morských prostrediach s koróziou soli.

3. Údržba transformátora s olejom vyžaduje špecializované vybavenie na filtráciu ropy a náklady na zneškodnenie odpadového oleja; Náhodné úniky majú za následok náklady na čistenie miesta; Transformátory suchého typu vyžadujú iba komprimované čistenie vzduchu na akumuláciu povrchového prachu, bez nákladov na výmenu. Likvidácia transformátorov prenášaných ropou zahŕňa postupy nebezpečného odpadu; Materiály suchého typu môžu byť mechanicky rozdrvené, triedené a recyklované a výrazne zvyšujú zvyškovú hodnotu. Opravy transformátorov s olejom s olejom si vyžadujú postupy vypustenia oleja; Transformátory suchého typu podporujú modulárnu výmenu vinutia, čím sa znižujú prestoje.

Údržba

1. Nepoužívajte vysokotlakovú vzduchovú pištoľ priamo na chladiče počas prevádzky trojfázového transformátora suchého typu 630 KVA, aby ste zabránili mikro-prašniciam v živici.

2. Vyčistite prach z kanálov rozptyľovania tepla mäkkou kefou, ak sa hromadí dlhšie ako tri mesiace.

3. Skontrolujte tvorbu soľných kryštálov na termináloch v pobrežných oblastiach pred monzúnovou sezónou.

4. Vykonajte testovanie izolácie interpretácie po náhlom skrate.

5. Zapečaťte a skladujte v suchom prostredí počas dlhodobého skladovania; Udržujte konštantnú teplotu a vlhkosť počas 48 hodín pred reštartovaním.

Je kapacita preťaženia nižšia ako kapacita transformátorov s olejom?

Vinutia založené na živicu majú vyššiu tepelnú kapacitu a pri chladení núteného vzduchu je nepretržitý čas preťaženia v skutočnosti dlhší ako čas na olejové transformátory; Rýchlosť regenerácie izolácie po náhlom skrate je tiež rýchlejšia.

Parametre produktu
