Suchý transformátor SGOB 400kva je spoľahlivé, efektívne a ekologické riešenie pre priemyselnú distribúciu energie. Jeho robustné možnosti spracovania energie, suchá izolácia a prispôsobiteľné možnosti z neho robia výnimočnú voľbu pre priemyselné odvetvia, ktoré chcú zlepšiť svoju energetickú účinnosť, znížiť prevádzkové náklady a minimalizovať svoju environmentálnu stopu. Či už ide o výrobné závody, rafinérske prevádzky alebo aplikácie v ťažkých strojoch, suchý transformátor SGOB 400kva je dôkazom najnovších pokrokov v elektrotechnike a poskytuje bezkonkurenčný výkon a spoľahlivosť.

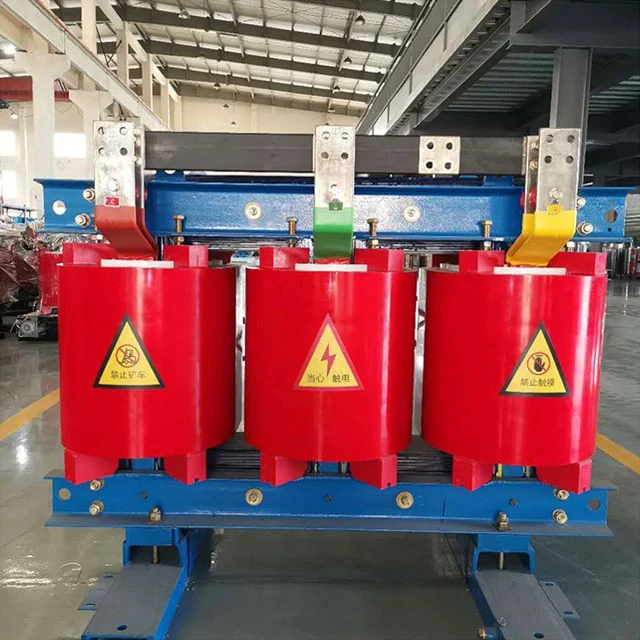

Suchý transformátor SGOB 400kva je sofistikované elektrické zariadenie navrhnuté tak, aby spĺňalo prísne požiadavky priemyselných, komerčných a inštitucionálnych sektorov. S menovitým výkonom 400 kilovoltampérov (kva) ponúka tento transformátor spoľahlivé, efektívne a ekologické riešenie pre širokú škálu aplikácií distribúcie energie.
The SGOB 400kva Dry Transformer, produced by a reputable manufacturer and supplier in China, represent the pinnacle of electrical engineering excellence. These transformers are engineered with precision and cutting-edge technology to provide robust, efficient, and long-lasting power solutions. As a leading manufacturer and supplier in the industry, the company guarantees the highest standards of quality control, ensuring that each SGOB 400kva Dry Transformer meets or exceeds international specifications and client expectations. Suitable for a wide range of applications, these transformers are designed to enhance the reliability and efficiency of power distribution systems globally.
VLASTNOSTI PRODUKTU
Suchý transformátor odlievaný z epoxidovej živice 400kva vyrobený spoločnosťou Shanghai Industrial Transformer Co., Ltd. je vyvinutý a navrhnutý v spolupráci s Shenyang Transformer Research Institute zavedením pokročilej zahraničnej technológie. Index spoľahlivosti produktov dosiahol medzinárodnú pokročilú úroveň.
Suchý transformátor SGOB 400kva je bezpečný, spomaľuje horenie a je ohňovzdorný, neznečisťuje ho a môže byť inštalovaný priamo v ťažisku. Je bezúdržbový, ľahko sa inštaluje, má nízke komplexné prevádzkové náklady, nízke straty, dobrý výkon odolný voči vlhkosti, môže normálne fungovať pri 100% vlhkosti a môže byť uvedený do prevádzky bez predsušenia po vypnutí. Má nízky čiastočný výboj, nízky hluk, silnú funkciu odvodu tepla a môže pracovať pri 150% menovitom zaťažení v podmienkach núteného chladenia vzduchom.
Suchý transformátor SGOB 400kva sa teraz široko používa vo výškových budovách, obchodných centrách, letiskách, staniciach, dokoch, metroch, továrňach, podzemných distribučných staniciach, plošinách na ťažbu ropy na mori, elektrárňach a na iných miestach s drsným prostredím a podmienkami používania.
Hlavné materiály a vlastnosti
Cievka používa izolovaný medený drôt triedy F ako vodič a kompozitný materiál zo sklenených vlákien a epoxidovej živice ako izoláciu. Jeho koeficient rozťažnosti je blízky koeficientu medeného vodiča a má dobrú odolnosť proti nárazu, odolnosť voči zmenám teploty a odolnosť proti praskaniu. Všetky zložky skleneného vlákna a epoxidovej živice sú samozhášavé a nebudú ďalej horieť. Súčasne je vysokonapäťová cievka zaliata epoxidovou živicou pri vákuovom stave 1 mbar a vo vnútri cievky nie sú žiadne bubliny, čo zaisťuje, že čiastočný výboj cievky je malý. Súčasne sa účinne znižuje strata transformátora.
Železné jadro transformátora je vyrobené zo série 30EH120 vysoko priepustných za studena valcovaných silikónových oceľových plechov s usporiadanou orientáciou zrna dovezených z Nippon Steel, Japonsko, s 45° úkosovými spojmi a štvorúrovňovým postupným stohovaním. Povrch železného jadra je utesnený izolačnou živicovou farbou, aby sa zabránilo vlhkosti a hrdzi, a dve svorky a upevňovacie prvky majú antikorózne ochranné vrstvy. Celé železné jadro využíva nezložené železné strmene a oceľovú ťažnú dosku, ktorá účinne znižuje straty naprázdno, prúd bez zaťaženia a hluk železného jadra.
Pre nízkonapäťové a vysokoprúdové cievky je skratové napätie veľké, keď dôjde ku skratu, a počet nízkonapäťových závitov je malý. Čím väčší je prúd nízkeho napätia, tým výraznejší bude problém nestabilných ampérzávitov pri použití typu vinutia drôtu. Je potrebné zvážiť aj problém rozptylu tepla. V súčasnosti môže vyššie uvedené problémy lepšie vyriešiť použitie fóliového vinutia pre nízke napätie. Po prvé, fóliové výrobky nemajú axiálne závity a axiálne uhly špirály vinutia. Ampérové závity vysokonapäťových a nízkonapäťových vinutí sú vyvážené a axiálne napätie transformátora je malé, keď dôjde ku skratu. Po druhé, vďaka svojej tenkej izolácii je možné v procese ľubovoľne nastaviť viacvrstvové vzduchové kanály a problém rozptylu tepla je tiež lepšie vyriešený. Vnútorné zváranie cievky využíva xenónové ochranné zváranie na plne automatickom stroji na navíjanie fólie, ktorý má vysokú presnosť, nízky odpor zvárania a žiadny vonkajší proces zvárania. Medzi vrstvami vinutia sa používa izolácia DMD a po navinutí sú konce utesnené a vytvrdené živicou.
Je použitý krížový horný chladiaci ventilátor, ktorý má vlastnosti nízkej hlučnosti, vysokého tlaku vetra, krásneho vzhľadu atď., A zvyšuje kapacitu preťaženia transformátora. Regulácia teploty využíva inteligentný regulátor teploty na zlepšenie bezpečnosti a spoľahlivosti prevádzky transformátora.
POPIS PRODUKTU
Epoxy resin insulated dry type transformer is very safe product. It can be directly installed in the load center. It works well in the 100% humidity environment without pre-drying. It has been widely used in the constructions field, commercial center, airport, station, port, subway, factory, underground power distribution station, offshore oil drilling platform, power plant etc.
VLASTNOSTI PRODUKTU
● Ohňovzdorné
● Odolnosť voči vlhkosti
● Jednoduchá údržba a inštalácia
● Dobrý chod v drsných podmienkach prostredia
● Neznečisťujúci produkt
● Nízka strata počas komplexnej prevádzky
PARAMETRE
| MODEL | BEZ STRATY ZAŤAŽENIA (W) |
STRATA ZAŤAŽENIA (120 %) |
IMPENDENCE (%) |
NÁZOVÝ PRÚD (%) |
NOISE LEVEL (Lpa) dB |
VÁHA (KG) |
| SC(B) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODEL | DIMENSION (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODEL | KAPACITA (KVA) | DĹŽKA (MM) |
WIDTH (MM) | VÝŠKA (MM) |
POZDĹŽNE (MM) | HORIZONTÁLNE (MM) | HMOTNOSŤ (KG) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PROFIL SPOLOČNOSTI
Shanghai Industry Transformers Co., Ltd (SGOB) je dodávateľom kompletného sortimentu elektrických distribučných zariadení. Medzi naše produkty patria:
● Olejové transformátory
● 35KV oil-immersed transformers
● Silové transformátory suchého typu s izoláciou z expoxidovej živice
● Distribučné transformátory z amorfnej zliatiny
● Fotovoltaické transformátory
● Transformátory veternej energie
● Skriňové transformátory rozvodne
Our company was founded in 2007 and today has a 40,000sqm workshop and more than 200 employees. Our products are widely used in a broad range of industries such as power generation and distribution, coal production, metallurgy, oil and gas, chemicals, construction, ports, airports, railway and municipal infrastructure.
Vyrábame aj súvisiace zariadenia, ako sú elektrické skrine a kryty, rozvádzače V súčasnosti rozširujeme náš produktový rad do ďalších oblastí súvisiacich s napájaním, ako sú konektory zmršťovacie za tepla, elektrické káble a súvisiace mechanické zariadenia atď. platforma dodávky elektrických zariadení a dielov pre našu globálnu zákaznícku základňu.
Pri poskytovaní produktov najvyššej kvality sa spoliehame na náš prísny systém kontroly kvality. Z našich 200 zamestnancov je 46 inžinierov so skúsenosťami. Náš systém kvality zahŕňa kvalifikáciu pre:
● Národné centrum pre dohľad nad kvalitou transformátorov v Číne
● ISO-9001:2008 Systém manažérstva kvality
● ISO-14001:2004 Systém environmentálneho manažérstva
● OHSMS18000 Health and Safety System
Naše patenty:
Naše výrobné kapacity a možnosti testovania kvality zahŕňajú:
● Automatické navíjanie fólie
● Digital silicone steel sheeting and slitting
● Plne automatická vákuová sušiaca pec a lakovacia linka
● Tester čiastočného vybitia HAEFLY
● Analyzátor výkonu HAEFLY
● Harmonický analyzátor HAEFLY
Výsledkom je špičkový produkt s vysokou účinnosťou, nižšou stratou energie a nízkou hlučnosťou na maximalizáciu investícií do infraštruktúry.
