Popis produktu

Suchý transformátor SGOB 4000kva je robustné a efektívne riešenie napájania pre náročné aplikácie. Jeho ekologický dizajn, kompaktné rozmery, prispôsobiteľné možnosti a súlad s priemyselnými normami z neho robia vynikajúcu voľbu pre podniky, ktoré vyžadujú vysokovýkonné a udržateľné elektrické riešenia. Transformátor so svojimi pokročilými chladiacimi systémami a energeticky efektívnym dizajnom ponúka podnikom spoľahlivý a nákladovo efektívny spôsob, ako uspokojiť ich energetické potreby a zabezpečiť hladké a efektívne operácie.

Konštrukcia suchého typu transformátora eliminuje riziko úniku oleja, čo z neho robí ekologickú a udržateľnú možnosť. Tento dizajn tiež zaisťuje, že transformátor možno ľahko nainštalovať a prevádzkovať v rôznych prostrediach, vrátane priestorov s obmedzeným priestorom. Kompaktné rozmery a robustná konštrukcia suchého transformátora SGOB 4000kva z neho robia vynikajúcu voľbu pre podniky, ktoré potrebujú výkonné a zároveň priestorovo úsporné riešenie.

Suchý transformátor SGOB 4000kva je vybavený pokročilými chladiacimi systémami, ktoré udržujú optimálne prevádzkové teploty, čím sa znižuje hlučnosť a tvorba tepla. To zaisťuje tichý a efektívny chod transformátora, čím sa minimalizuje spotreba energie a prevádzkové náklady. Energeticky efektívny dizajn transformátora tiež minimalizuje straty energie a maximalizuje dodávku energie do záťaže, čím ďalej znižuje účty za energiu a uhlíkovú stopu.

Modulárna konštrukcia transformátora umožňuje jednoduchý prístup a údržbu, znižuje prestoje a predlžuje životnosť transformátora. Ponúka tiež celý rad prispôsobiteľných možností pre rôzne aplikácie, čo firmám umožňuje prispôsobiť transformátor ich jedinečným potrebám. Vďaka tejto flexibilite je suchý transformátor SGOB 4000kva vynikajúcou voľbou pre podniky, ktoré vyžadujú všestranné a prispôsobiteľné riešenie napájania.

Okrem vysokého výkonu a prispôsobiteľných možností spĺňa suchý transformátor SGOB 4000kva všetky príslušné priemyselné normy a predpisy. To zaisťuje, že transformátor je bezpečný a vyhovuje vo všetkých aplikáciách, poskytuje podnikom pokoj a znižuje riziko potenciálnych bezpečnostných rizík.

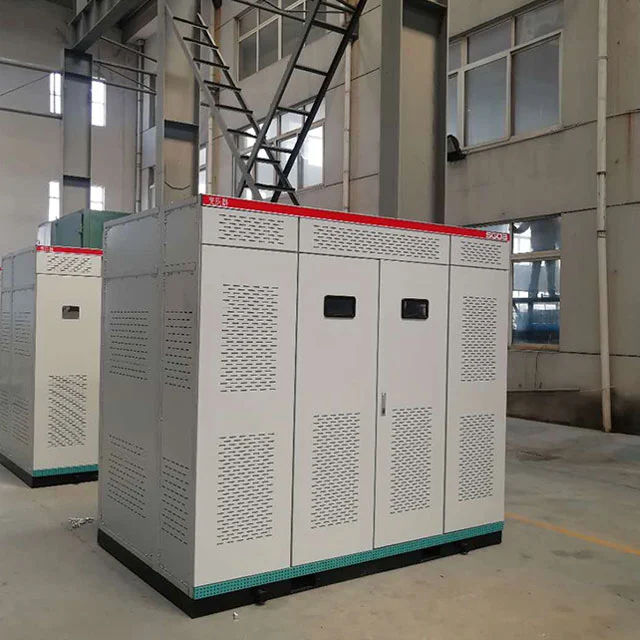

4000kva Dry Transformer

VLASTNOSTI PRODUKTU

Suchý transformátor odlievaný z epoxidovej živice 4000kva vyrobený spoločnosťou Shanghai Industrial Transformer Co., Ltd. je vyvinutý a navrhnutý v spolupráci s Shenyang Transformer Research Institute zavedením pokročilej zahraničnej technológie. Index spoľahlivosti produktov dosiahol medzinárodnú pokročilú úroveň.

Suchý transformátor SGOB 4000kva je bezpečný, nehorľavý a ohňovzdorný, bez znečistenia a môže byť inštalovaný priamo v stredisku zaťaženia. Je bezúdržbový, ľahko sa inštaluje, má nízke komplexné prevádzkové náklady, nízke straty, dobrý výkon odolný voči vlhkosti, môže normálne fungovať pri 100% vlhkosti a môže byť uvedený do prevádzky bez predsušenia po vypnutí. Má nízky čiastočný výboj, nízky hluk, silnú funkciu odvodu tepla a môže pracovať pri 150% menovitom zaťažení v podmienkach núteného chladenia vzduchom.

Suchý transformátor SGOB 4000kva sa teraz široko používa vo výškových budovách, obchodných centrách, letiskách, staniciach, dokoch, metroch, továrňach, podzemných distribučných staniciach, plošinách na ťažbu ropy na mori, elektrárňach a na iných miestach s drsným prostredím a podmienkami používania.

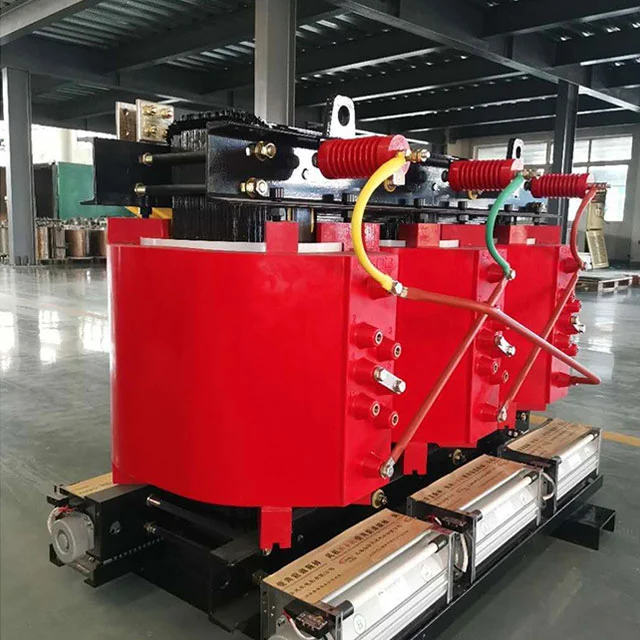

4000kva Dry Transformer

Hlavné materiály a vlastnosti

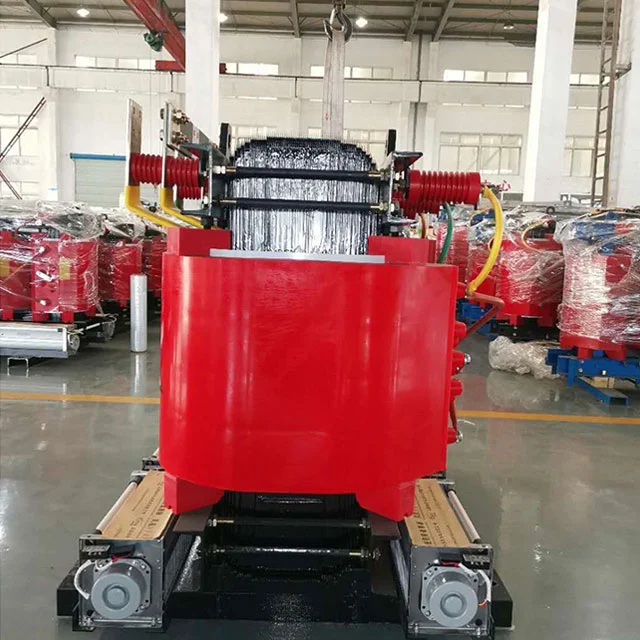

Cievka používa izolovaný medený drôt triedy F ako vodič a kompozitný materiál zo sklenených vlákien a epoxidovej živice ako izoláciu. Jeho koeficient rozťažnosti je blízky koeficientu medeného vodiča a má dobrú odolnosť proti nárazu, odolnosť voči zmenám teploty a odolnosť proti praskaniu. Všetky zložky skleneného vlákna a epoxidovej živice sú samozhášavé a nebudú ďalej horieť. Súčasne je vysokonapäťová cievka zaliata epoxidovou živicou pri vákuovom stave 1 mbar a vo vnútri cievky nie sú žiadne bubliny, čo zaisťuje, že čiastočný výboj cievky je malý. Súčasne sa účinne znižuje strata transformátora.

Železné jadro transformátora je vyrobené zo série 30EH120 vysoko priepustných za studena valcovaných silikónových oceľových plechov s usporiadanou orientáciou zrna dovezených z Nippon Steel, Japonsko, s 45° úkosovými spojmi a štvorúrovňovým postupným stohovaním. Povrch železného jadra je utesnený izolačnou živicovou farbou, aby sa zabránilo vlhkosti a hrdzi, a dve svorky a upevňovacie prvky majú antikorózne ochranné vrstvy. Celé železné jadro využíva nezložené železné strmene a oceľovú ťažnú dosku, ktorá účinne znižuje straty naprázdno, prúd bez zaťaženia a hluk železného jadra.

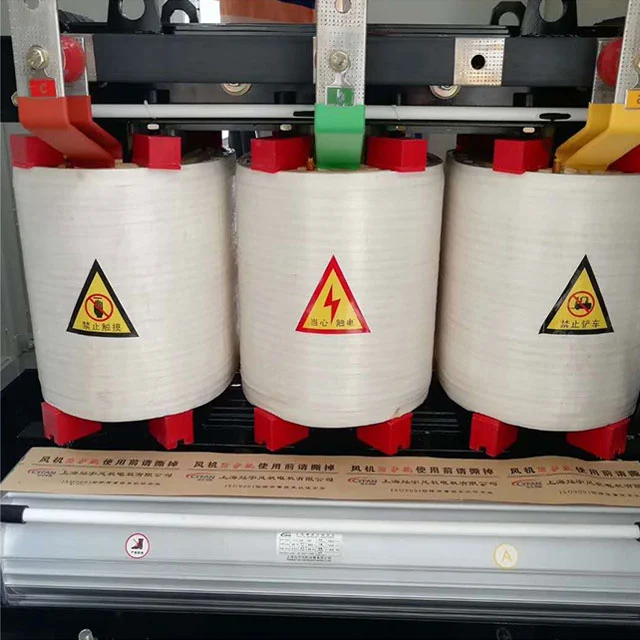

Pre nízkonapäťové a vysokoprúdové cievky je skratové napätie veľké, keď dôjde ku skratu, a počet nízkonapäťových závitov je malý. Čím väčší je prúd nízkeho napätia, tým výraznejší bude problém nestabilných ampérzávitov pri použití typu vinutia drôtu. Je potrebné zvážiť aj problém rozptylu tepla. V súčasnosti môže vyššie uvedené problémy lepšie vyriešiť použitie fóliového vinutia pre nízke napätie. Po prvé, fóliové výrobky nemajú axiálne závity a axiálne uhly špirály vinutia. Ampérové závity vysokonapäťových a nízkonapäťových vinutí sú vyvážené a axiálne napätie transformátora je malé, keď dôjde ku skratu. Po druhé, vďaka svojej tenkej izolácii je možné v procese ľubovoľne nastaviť viacvrstvové vzduchové kanály a problém rozptylu tepla je tiež lepšie vyriešený. Vnútorné zváranie cievky využíva xenónové ochranné zváranie na plne automatickom stroji na navíjanie fólie, ktorý má vysokú presnosť, nízky odpor zvárania a žiadny vonkajší proces zvárania. Medzi vrstvami vinutia sa používa izolácia DMD a po navinutí sú konce utesnené a vytvrdené živicou.

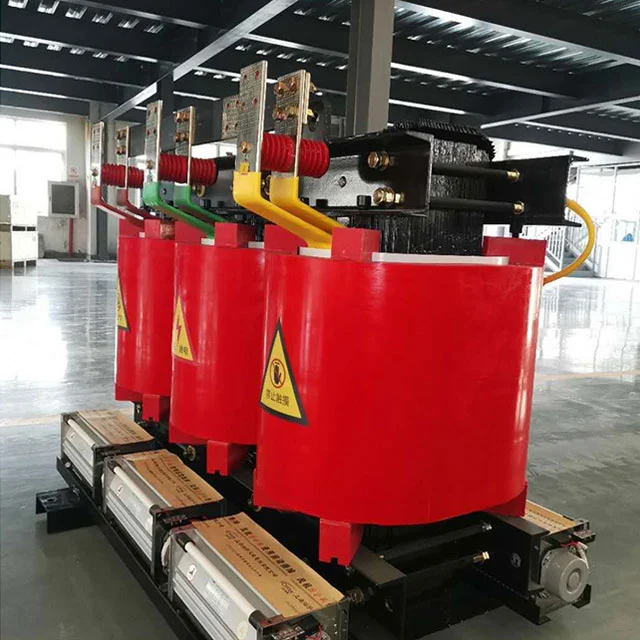

Je použitý krížový horný chladiaci ventilátor, ktorý má vlastnosti nízkej hlučnosti, vysokého tlaku vetra, krásneho vzhľadu atď., A zvyšuje kapacitu preťaženia transformátora. Regulácia teploty využíva inteligentný regulátor teploty na zlepšenie bezpečnosti a spoľahlivosti prevádzky transformátora.

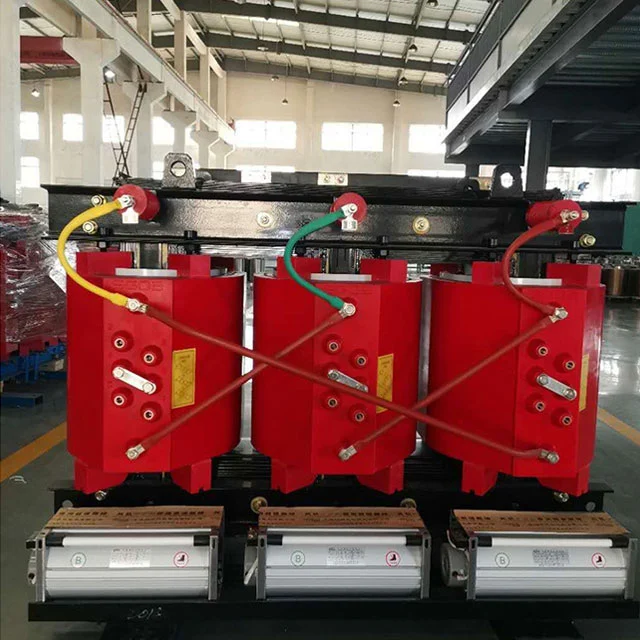

4000kva Dry Transformer

POPIS PRODUKTU

Transformátor suchého typu izolovaný epoxidovou živicou je veľmi bezpečný produkt. Môže byť inštalovaný priamo v ťažisku. Funguje dobre v prostredí so 100% vlhkosťou bez predsušenia. Je široko používaný v oblasti stavieb, obchodného centra, letiska, stanice, prístavu, metra, továrne, podzemnej rozvodnej stanice, plošiny na ťažbu ropy na mori, elektrárne atď.

VLASTNOSTI PRODUKTU

● Ohňovzdorné

● Odolnosť voči vlhkosti

● Jednoduchá údržba a inštalácia

● Dobrý chod v drsných podmienkach prostredia

● Neznečisťujúci produkt

● Nízka strata počas komplexnej prevádzky

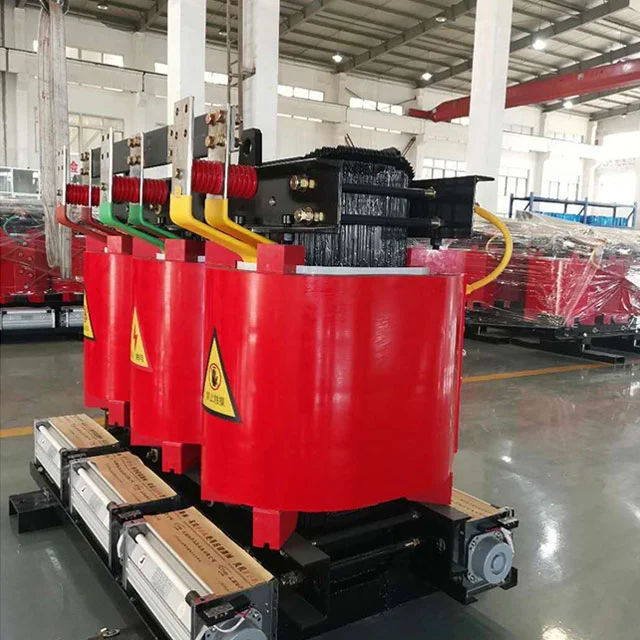

Dry Transformer

PARAMETRE

MODEL	BEZ STRATY ZAŤAŽENIA (W)	STRATA ZAŤAŽENIA (120 %)	IMPENDENCE (%)	NÁZOVÝ PRÚD (%)	HLADINA HLUKU (Lpa) dB	VÁHA (KG)
SC(B) 10-30/10	205	750	4	2.3	57	290
SC(B) 10-50/10	285	1060		2.2	57	360
SC(B) 10-80/10	380	1460		1.7	59	590
SC(B) 10-100/10	410	1670		1.7	59	640
SC(B)10-125/10	470	1960		1.5	60	670
SC(B) 10-160/10	550	2250		1.5	60	870
SC(B)10-200/10	650	2680		1.3	61	1040
SC(B)10-250/10	740	2920		1.3	61	1220
SC(B)10-315/10	880	3670		1.1	63	1470
SC(B) 10-400/10	1000	4220		1.1	63	1760
SC(B) 10-500/10	1180	5170		1.1	64	2050
SC(B)10-630/10	1300	6310	6	0.9	65	2360
SC(B) 10-800/10	1540	7360		0.9	65	2730
SC(B)10-1000/10	1750	8610		0.9	65	3270
SC(B)10-1250/10	2030	10260		0.9	67	3840
SC(B)10-1600/10	2700	12400		0.9	68	4920
SC(B)10-2000/10	3000	15300		0.7	70	5780
SC(B)10-2500/10	3500	18180		0.7	71	6600
SC(B)10-3150/10	4000	18800		0.5	71	7800
SC(B)10-4000/10	4700	22000		0.5	76	10000

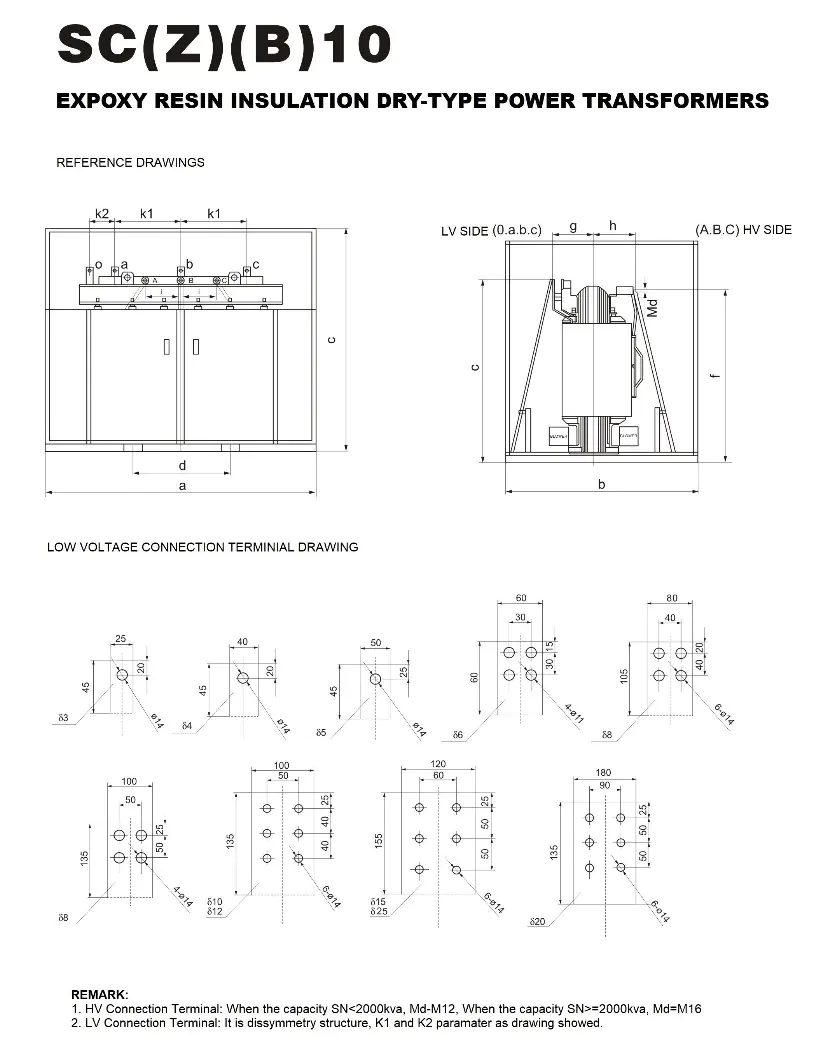

MODEL	DIMENSION (MM)
MODEL	a	b	c	d	e	f	g	h	K₁	K₂
SC(Z)(B) 10-30/10	1120	850	1100	400	750	640	290	260	270	135
SC(Z)(B) 10-50/10	1170	850	1160	400	810	700	310	270	290	145
SC(Z)(B)10-80/10	1210	900	1240	450	890	760	320	280	290	145
SC(Z)(B)10-100/10	1240	900	1280	450	940	880	320	275	295	142.5
SC(Z)(B)10-125/10	1270	950	1330	550	980	920	325	280	310	155
SC(Z)(B)10-160/10	1310	1100	1360	550	1010	960	305	260	315	157.5
SC(Z)(B)10-200/10	1350	1140	1400	660	1050	980	310	265	340	170
SC(Z)(B)10-250/10	1420	1210	1430	660	1075	1010	300	255	355	177.5
SC(Z)(B)10-315/10	1460	1250	1460	660	1100	1050	305	260	365	182.5
SC(Z)(B)10-400/10	1520	1280	1520	660	1165	1090	315	270	375	187.5
SC(Z)(B)10-500/10	1530	1320	1580	660	1205	1150	320	275	385	182.5
SC(Z)(B)10-630/10	1670	1350	1630	660	1280	1200	325	280	430	215
SC(Z)(B)10-800/10	1680	1350	1650	820	1300	1220	340	295	445	222.5
SC(Z)(B)10-1000/10	1770	1420	1750	820	1390	1310	345	300	465	232.5
SC(Z)(B)10-1250/10	1880	1530	1790	820	1430	1350	355	310	485	242.5
SC(Z)(B)10-1600/10	1960	1530	1860	1070	1520	1420	375	330	510	255
SC(Z)(B)10-2000/10	2000	1620	1960	1070	1600	1500	395	350	510	255
SC(Z)(B)10-2500/10	2100	1680	2040	1070	1680	1560	425	380	550	275
SC(Z)(B)10-3150/10	2240	1750	2150	1070	1800	1660	460	410	580	290
SC(Z)(B) 10-4000/10	2370	1840	2310	1070	1960	1800	500	450	630	315

MODEL	KAPACITA (KVA)	DĹŽKA (MM)	ŠÍRKA (MM)	VÝŠKA (MM)	POZDĹŽNE (MM)	HORIZONTÁLNE (MM)	HMOTNOSŤ (KG)
SC(Z)(B) 10-30/10	30	770	500	750	400	450	285
SC(Z)(B) 10-50/10	50	820	500	810	400	450	330
SC(Z)(B)10-80/10	80	860	550	890	450	500	465
SC(Z)(B)10-100/10	100	890	650	940	450	600	530
SC(Z)(B)10-125/10	125	920	650	980	550	600	640
SC(Z)(B)10-160/10	160	960	800	1010	550	750	760
SC(Z)(B)10-200/10	200	1000	800	1050	660	750	905
SC(Z)(B)10-250/10	250	1070	900	1075	660	850	1085
SC(Z)(B)10-315/10	315	1110	900	1100	660	850	1175
SC(Z)(B)10-400/10	400	1170	900	1165	660	850	1460
SC(Z)(B) 10-500/10	500	1180	970	1205	660	920	1670
SC(Z)(B) 10-630/10	630	1320	1000	1280	660	950	1890
SC(Z)(B)10-800/10	800	1325	1000	1300	820	950	2320
SC(Z)(B)10-1000/10	1000	1420	1180	1390	820	950	2800
SC(Z)(B)10-1250/10	1250	1530	1320	1430	820	1270	3255
SC(Z)(B)10-1600/10	1600	1610	1320	1520	1070	1270	4115
SC(Z)(B) 10-2000/10	2000	1650	1500	1600	1070	1450	4690
SC(Z)(B)10-2500/10	2500	1750	1550	1680	1070	1500	5620
SC(Z)(B) 10-3150/10	3150	1890	1550	1800	1070	1500	6850
SC(Z)(B) 10-4000/10	4000	2020	1630	1960	1070	1580	8110

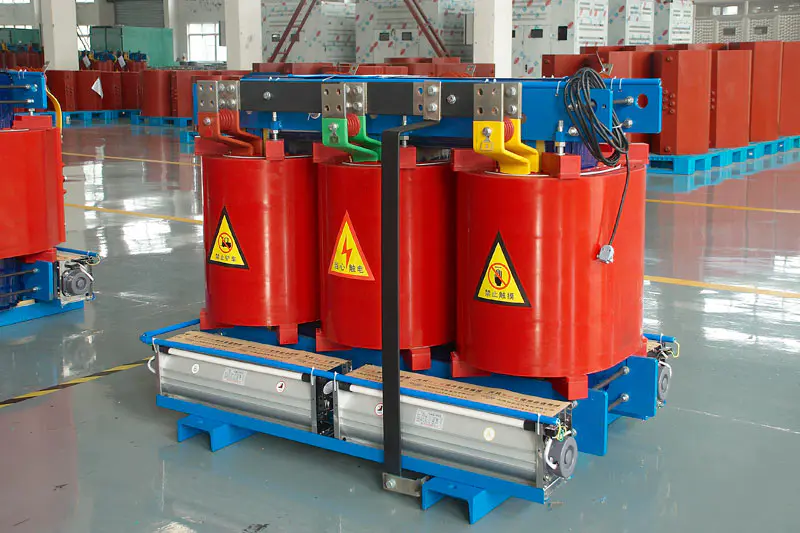

Dry Transformer

PROFIL SPOLOČNOSTI

Shanghai Industry Transformers Co., Ltd (SGOB) je dodávateľom kompletného sortimentu elektrických distribučných zariadení. Medzi naše produkty patria:

● Olejové transformátory

● 35KV transformátory ponorené do oleja

● Silové transformátory suchého typu s izoláciou z expoxidovej živice

● Distribučné transformátory z amorfnej zliatiny

● Fotovoltaické transformátory

● Transformátory veternej energie

● Skriňové transformátory rozvodne

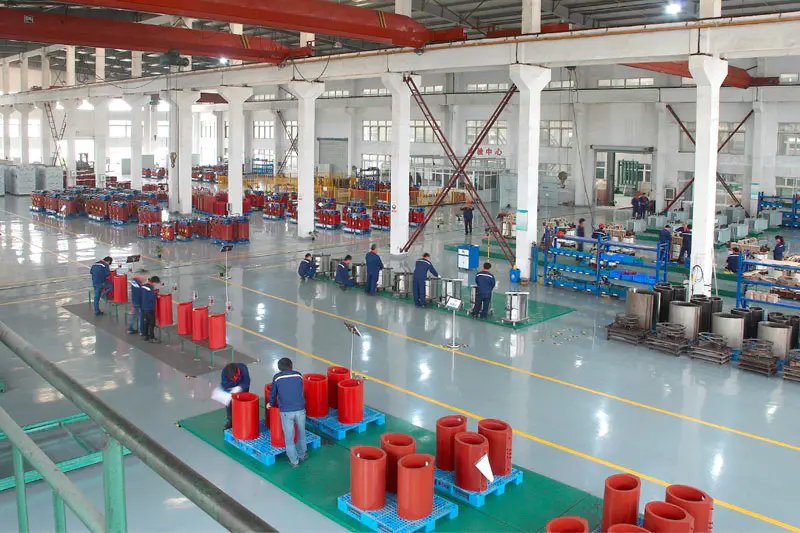

company company

Naša spoločnosť bola založená v roku 2007 a dnes má dielňu s rozlohou 40 000 m2 a viac ako 200 zamestnancov. Naše produkty sú široko používané v širokej škále priemyselných odvetví, ako je výroba a distribúcia energie, výroba uhlia, hutníctvo, ropa a plyn, chemický priemysel, stavebníctvo, prístavy, letiská, železničná a komunálna infraštruktúra.

company

Vyrábame aj súvisiace zariadenia, ako sú elektrické skrine a kryty, rozvádzače V súčasnosti rozširujeme náš produktový rad do ďalších oblastí súvisiacich s napájaním, ako sú konektory zmršťovacie za tepla, elektrické káble a súvisiace mechanické zariadenia atď. platforma dodávky elektrických zariadení a dielov pre našu globálnu zákaznícku základňu.

company company

Pri poskytovaní produktov najvyššej kvality sa spoliehame na náš prísny systém kontroly kvality. Z našich 200 zamestnancov je 46 inžinierov so skúsenosťami. Náš systém kvality zahŕňa kvalifikáciu pre:

● Národné centrum pre dohľad nad kvalitou transformátorov v Číne

● ISO-9001:2008 Systém manažérstva kvality

● ISO-14001:2004 Systém environmentálneho manažérstva

● Systém ochrany zdravia a bezpečnosti OHSMS18000

certificate
