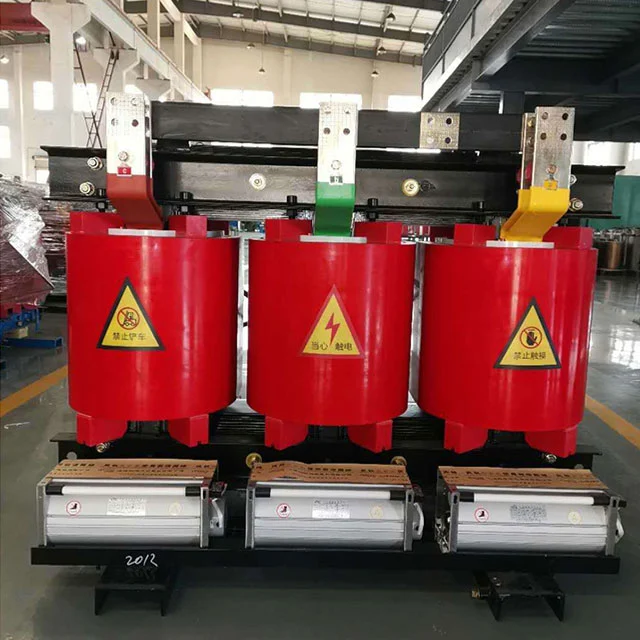

Suchý transformátor 3150kva

Suchý transformátor SGOB 3150kva je najmodernejšie elektrické zariadenie navrhnuté tak, aby spĺňalo prísne požiadavky na napájanie priemyselných a komerčných prostredí. S menovitým výkonom 3150 kilovoltampérov (kva) ponúka tento transformátor bezkonkurenčný výkon, spoľahlivosť a účinnosť, vďaka čomu je ideálnou voľbou pre podniky, ktoré vyžadujú vysokokapacitné riešenia napájania.

Konštrukcia suchého typu transformátora eliminuje riziko úniku oleja, čo z neho robí ekologickú a udržateľnú možnosť. Tento dizajn tiež zaisťuje, že transformátor možno ľahko nainštalovať a prevádzkovať v rôznych prostrediach, vrátane priestorov s obmedzeným priestorom. Kompaktné rozmery a robustná konštrukcia suchého transformátora SGOB 3150kva z neho robia vynikajúcu voľbu pre podniky, ktoré potrebujú výkonné a zároveň priestorovo úsporné riešenie.

Transformátor je vybavený pokročilými chladiacimi systémami, ktoré udržujú optimálne prevádzkové teploty, čím znižujú hlučnosť a tvorbu tepla. To zaisťuje tichý a efektívny chod transformátora, čím sa minimalizuje spotreba energie a prevádzkové náklady. Energeticky účinný dizajn suchého transformátora SGOB 3150kva tiež minimalizuje straty energie a maximalizuje dodávku energie do záťaže, čím ďalej znižuje účty za energiu a uhlíkovú stopu.

Suchý transformátor SGOB 3150kva je prispôsobiteľný tak, aby vyhovoval špecifickým požiadavkám zákazníka. Ponúka celý rad možností pre rôzne aplikácie, čo firmám umožňuje prispôsobiť transformátor ich jedinečným potrebám. Modulárna konštrukcia transformátora umožňuje jednoduchý prístup a údržbu, znižuje prestoje a predlžuje životnosť transformátora.

VLASTNOSTI PRODUKTU

Suchý transformátor odlievaný z epoxidovej živice 3150kva vyrobený spoločnosťou Shanghai Industrial Transformer Co., Ltd. je vyvinutý a navrhnutý v spolupráci s Shenyang Transformer Research Institute zavedením pokročilej zahraničnej technológie. Index spoľahlivosti produktov dosiahol medzinárodnú pokročilú úroveň.

Suchý transformátor SGOB 3150kva je bezpečný, spomaľuje horenie a je ohňovzdorný, neznečisťuje ho a môže byť inštalovaný priamo v ťažisku. Je bezúdržbový, ľahko sa inštaluje, má nízke komplexné prevádzkové náklady, nízke straty, dobrý výkon odolný voči vlhkosti, môže normálne fungovať pri 100% vlhkosti a môže byť uvedený do prevádzky bez predsušenia po vypnutí. Má nízky čiastočný výboj, nízky hluk, silnú funkciu odvodu tepla a môže pracovať pri 150% menovitom zaťažení v podmienkach núteného chladenia vzduchom.

Suché transformátory SGOB 3150kva sa teraz široko používajú vo výškových budovách, obchodných centrách, letiskách, staniciach, dokoch, metroch, továrňach, podzemných distribučných staniciach, plošinách na ťažbu ropy na mori, elektrárňach a na iných miestach s drsným prostredím a podmienkami používania.

Hlavné materiály a vlastnosti

Cievka používa izolovaný medený drôt triedy F ako vodič a kompozitný materiál zo sklenených vlákien a epoxidovej živice ako izoláciu. Jeho koeficient rozťažnosti je blízky koeficientu medeného vodiča a má dobrú odolnosť proti nárazu, odolnosť voči zmenám teploty a odolnosť proti praskaniu. Všetky zložky skleneného vlákna a epoxidovej živice sú samozhášavé a nebudú ďalej horieť. Súčasne je vysokonapäťová cievka zaliata epoxidovou živicou pri vákuovom stave 1 mbar a vo vnútri cievky nie sú žiadne bubliny, čo zaisťuje, že čiastočný výboj cievky je malý. Súčasne sa účinne znižuje strata transformátora.

Železné jadro transformátora je vyrobené zo série 30EH120 vysoko priepustných za studena valcovaných silikónových oceľových plechov s usporiadanou orientáciou zrna dovezených z Nippon Steel, Japonsko, s 45° úkosovými spojmi a štvorúrovňovým postupným stohovaním. Povrch železného jadra je utesnený izolačnou živicovou farbou, aby sa zabránilo vlhkosti a hrdzi, a dve svorky a upevňovacie prvky majú antikorózne ochranné vrstvy. Celé železné jadro využíva nezložené železné strmene a oceľovú ťažnú dosku, ktorá účinne znižuje straty naprázdno, prúd bez zaťaženia a hluk železného jadra.

Pre nízkonapäťové a vysokoprúdové cievky je skratové napätie veľké, keď dôjde ku skratu, a počet nízkonapäťových závitov je malý. Čím väčší je prúd nízkeho napätia, tým výraznejší bude problém nestabilných ampérzávitov pri použití typu vinutia drôtu. Je potrebné zvážiť aj problém rozptylu tepla. V súčasnosti môže vyššie uvedené problémy lepšie vyriešiť použitie fóliového vinutia pre nízke napätie. Po prvé, fóliové výrobky nemajú axiálne závity a axiálne uhly špirály vinutia. Ampérové ​​závity vysokonapäťových a nízkonapäťových vinutí sú vyvážené a axiálne napätie transformátora je malé, keď dôjde ku skratu. Po druhé, vďaka svojej tenkej izolácii je možné v procese ľubovoľne nastaviť viacvrstvové vzduchové kanály a problém rozptylu tepla je tiež lepšie vyriešený. Vnútorné zváranie cievky využíva xenónové ochranné zváranie na plne automatickom stroji na navíjanie fólie, ktorý má vysokú presnosť, nízky odpor zvárania a žiadny vonkajší proces zvárania. Medzi vrstvami vinutia sa používa izolácia DMD a po navinutí sú konce utesnené a vytvrdené živicou.

Je použitý krížový horný chladiaci ventilátor, ktorý má vlastnosti nízkej hlučnosti, vysokého tlaku vetra, krásneho vzhľadu atď., A zvyšuje kapacitu preťaženia transformátora. Regulácia teploty využíva inteligentný regulátor teploty na zlepšenie bezpečnosti a spoľahlivosti prevádzky transformátora.

POPIS PRODUKTU

Transformátor suchého typu izolovaný epoxidovou živicou je veľmi bezpečný produkt. Môže byť inštalovaný priamo v ťažisku. Funguje dobre v prostredí so 100% vlhkosťou bez predsušenia. Je široko používaný v oblasti stavieb, obchodného centra, letiska, stanice, prístavu, metra, továrne, podzemnej rozvodnej stanice, plošiny na ťažbu ropy na mori, elektrárne atď.

VLASTNOSTI PRODUKTU

● Ohňovzdorné

● Odolnosť voči vlhkosti

● Jednoduchá údržba a inštalácia

● Dobrý chod v drsných podmienkach prostredia

● Neznečisťujúci produkt

● Nízka strata počas komplexnej prevádzky

PARAMETRE

PROFIL SPOLOČNOSTI

Shanghai Industry Transformers Co., Ltd (SGOB) je dodávateľom kompletného sortimentu elektrických distribučných zariadení. Medzi naše produkty patria:

● Olejové transformátory

● 35KV transformátory ponorené do oleja

● Silové transformátory suchého typu s izoláciou z expoxidovej živice

● Distribučné transformátory z amorfnej zliatiny

● Fotovoltaické transformátory

● Transformátory veternej energie

● Skriňové transformátory rozvodne

Naša spoločnosť bola založená v roku 2007 a dnes má dielňu s rozlohou 40 000 m2 a viac ako 200 zamestnancov. Naše produkty sú široko používané v širokej škále priemyselných odvetví, ako je výroba a distribúcia energie, výroba uhlia, hutníctvo, ropa a plyn, chemický priemysel, stavebníctvo, prístavy, letiská, železničná a komunálna infraštruktúra.

Vyrábame aj súvisiace zariadenia, ako sú elektrické skrine a kryty, rozvádzače V súčasnosti rozširujeme náš produktový rad do ďalších oblastí súvisiacich s napájaním, ako sú konektory zmršťovacie za tepla, elektrické káble a súvisiace mechanické zariadenia atď. platforma dodávky elektrických zariadení a dielov pre našu globálnu zákaznícku základňu.

Pri poskytovaní produktov najvyššej kvality sa spoliehame na náš prísny systém kontroly kvality. Z našich 200 zamestnancov je 46 inžinierov so skúsenosťami. Náš systém kvality zahŕňa kvalifikáciu pre:

● Národné centrum pre dohľad nad kvalitou transformátorov v Číne

● ISO-9001:2008 Systém manažérstva kvality

● ISO-14001:2004 Systém environmentálneho manažérstva

● Systém ochrany zdravia a bezpečnosti OHSMS18000

Naše patenty:

Naše výrobné kapacity a možnosti testovania kvality zahŕňajú:

● Automatické navíjanie fólie

● Digitálny silikónový oceľový plech a rezanie

● Plne automatická vákuová sušiaca pec a lakovacia linka

● Tester čiastočného vybitia HAEFLY

● Analyzátor výkonu HAEFLY

● Harmonický analyzátor HAEFLY

Výsledkom je špičkový produkt s vysokou účinnosťou, nižšou stratou energie a nízkou hlučnosťou na maximalizáciu investícií do infraštruktúry.
