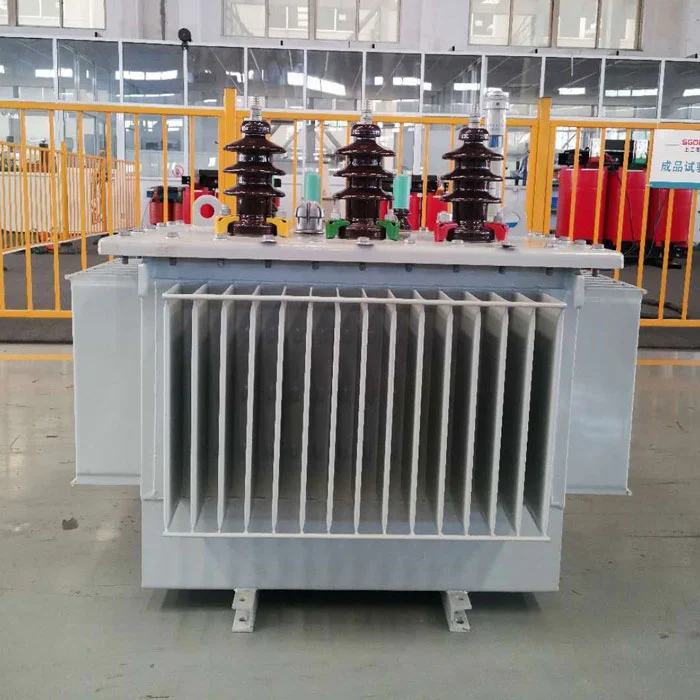

Ten80kva olej ponorený transformátorje zapečatené zariadenie na konverziu energie skonštruované z kremíkového oceľového jadra valcovaného za studena a medenými vinutiami bez kyslíka. Má dizajn špirálovej cievky s pozdĺžnymi kanálmi oleja na zvýšenie vnútorného rozptylu tepla. Podporuje sa koncová štruktúra, ktorá odolná voči skratom odoláva na ochranu pred prechodným prúdom prúdu. Špeciovaný zdvíhací mechanizmus a systém polohovania zabezpečujú stabilitu prepravy.
Ten80kva olej ponorený transformátorMôže sa používať v systémoch distribúcie mestskej energie, aby odolali kolísaniu denného zaťaženia, a rozptyľovanie tepla s olejom zaisťuje kontinuálnu prevádzku v plnom zaťažení. Jeho štruktúra odolná voči korózii účinne blokuje koróziu soľného spreja vo vlhkých pobrežných oblastiach.
Konštrukcia zosihotenej izolačnej olejovej medzery pre oblasti vysokej nadmorskej výšky znižuje riziko vybíjania s nízkym tlakom.
| Model | Kapacita (Kva) |
HV (Kv) |
LV (Kv) |
Žiadna strata zaťaženia (Kw) |
Nákazlivosť (%) |
Váha (Kg) |
Rozmer (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0,2-0,4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-25/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
Zložky rozpusteného plynu sa pravidelne analyzujú chromatografickou analýzou a vnútorná diagnostika porúch sa aktivuje, keď sú koncentrácie acetylénu abnormálne. Hladina oleja sa monitoruje pomocou dvojfarebného indikátora okna a keď sa náhle poklesne hladina oleja, spustí sa núdzový alarm. Uskutočňuje sa ročné dielektrické testovanie ropnej sily a filtrácia vákuového oleja sa vykonáva, keď poklesy rozkladu klesne pod prahovú hodnotu.
Predĺžená prevádzka pod špecifickou rýchlosťou zaťaženia viedla k nízkej teplote oleja v80kva olej ponorený transformátor, čo vedie k analýze vody a zníženej izolácii. Na udržanie rozpustnosti vo vode v oleji je potrebné pravidelné vykurovanie v plnom zaťažení. Počas zimného vypínania by sa malo aktivovať automatické zahrievanie, aby sa udržala teplota oleja.
Okamžite vykonajte test odozvy na frekvenciu deformácie vinutia a porovnajte ju s referenčným spektrom. Skontrolujte posunutie skrutiek zadržania zavesením krytu a na overenie axiálnych rozmerov použite laserový diaľkomer. Vykonajte test bez zaťaženia na monitorovanie abnormálnych harmonických vibrácií. Ak je jadro uzemnené na viacerých bodoch, demontujte a opravte izoláciu.
