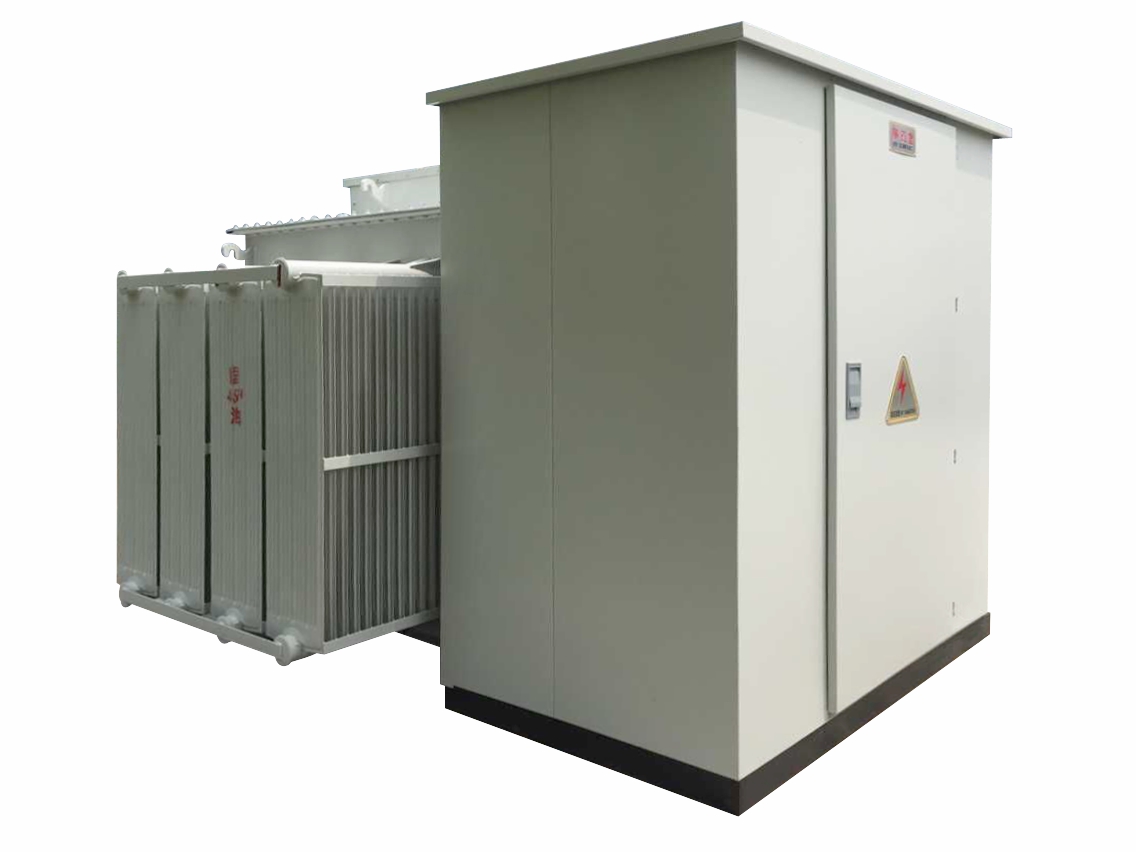

1600kva skriňový transformátor výkonovej rozvodne

Charakteristika produktu

Všetky transformátory SGOB 1600kva Box Power Substation Transform vyrobené v Číne sú integrované a zmontované v továrni naraz, vrátane návrhu, výroby, montáže a zapojenia.  Po prísnom odladení výrobcom a továrenskom testovaní a kontrole je dodaný, aby sa zabezpečilo dokonalé doručenie zákazníkovi.

Napájací prefabrikovaný rozvodný transformátor 1600kva kompaktného boxu má kompaktnú štruktúru a silnú prispôsobivosť.  Jeho podlahová plocha je len 30 % až 40 % plochy tradičných rozvodní.  Podporuje rôzne formy základov a je vhodný pre scenáre s obmedzeným priestorom, ako sú mestá a priemyselné zóny.

Tento kompaktný skriňový transformátor výkonovej rozvodne SGOB 1600 kva je plne uzavretá konštrukcia, ktorá je odolná voči prachu, vlhkosti, má antikoróznu a tepelnú izoláciu s úrovňou ochrany IP54 alebo vyššou, čím spĺňa požiadavky na dlhodobú stabilnú vonkajšiu prevádzku.

Je bezpečný a inteligentný, má úplné elektrické blokovanie a ochranné funkcie. Tento trojfázový 1600kva skriňový transformátor napájacej rozvodne môže byť voliteľne vybavený inteligentným monitorovacím systémom, ktorý podporuje vzdialené monitorovanie stavu a včasné varovanie pri poruchách.

Podporujte flexibilné prispôsobenie a poskytujte nákladovo efektívne riešenia.  Podporujte konfiguráciu typov transformátorov (olejové/suché), metód vstupných a výstupných liniek a materiálov plášťa podľa požiadaviek používateľa, čím sa znížia celkové investičné náklady, náklady na prevádzku a údržbu.

Aké je zloženie 1600kva skriňového transformátora výkonovej rozvodne?

1. Vysokonapäťová spínacia jednotka

Skriňový transformátor rozvodne SGOB 1600kva slúži ako prívod energie do rozvodne a je typicky vybavený plne izolovanými SF6 alebo pevnými izolovanými kruhovými hlavnými jednotkami.  Medzi hlavné komponenty patria záťažové spínače, vysokonapäťové poistky a odpojovače, ktoré môžu dosiahnuť štandardné režimy napájania duálnych napájacích kruhových sietí alebo jednoduchých napájacích terminálov. Jednotka je vybavená kompletnou funkciou blokovania „päť prevencie“ a možno ju rozšíriť o elektrické ovládacie a monitorovacie rozhrania, ktoré poskytujú základné podmienky pre diaľkové ovládanie a inteligentné riadenie.

2. Transformátorová jednotka

Táto jednotka je jadrom premeny elektrickej energie a môže byť vybavená 1600kVA olejovým alebo suchým transformátorom podľa požiadaviek projektu. Olejové transformátory majú dobrú hospodárnosť a vysokú účinnosť odvádzania tepla, vďaka čomu sú univerzálnou voľbou pre vonkajšie aplikácie.

3. Nízkonapäťová distribučná jednotka

Táto jednotka je zodpovedná za distribúciu, ochranu a riadenie elektrickej energie.  Hlavný obvod je zabezpečený celkovou ochranou rámovými ističmi a viacnásobné odbočovacie obvody sú vybavené ističmi s tvarovaným puzdrom, aby sa dosiahlo samostatné ovládanie. Jednotka je štandardne vybavená inteligentným zariadením na kompenzáciu jalového výkonu, ktoré dokáže automaticky prispôsobiť účinník systému. Zároveň sú nainštalované multifunkčné merače na monitorovanie údajov, ako sú prúd, napätie, výkon a spotreba energie v reálnom čase, čo poskytuje základ pre riadenie prevádzky.

4. Celková štruktúra krabice

Skriňová nadstavba má štandardizovaný modulový dizajn v tvare "oka", ktorý fyzicky izoluje a integruje vyššie uvedené tri funkčné jednotky do robustného krytu domácnosti. Plášť je zvyčajne vyrobený z antikoróznych oceľových plechov alebo nekovových materiálov. Každá priehradka je nezávisle utesnená a celková úroveň ochrany môže dosiahnuť IP54 alebo vyššiu, čím účinne odoláva erózii vetrom, dažďom, prachom a soľným postrekom. Vzhľadový dizajn je kompaktný a farbu a materiál je možné prispôsobiť podľa inštalačného prostredia.
